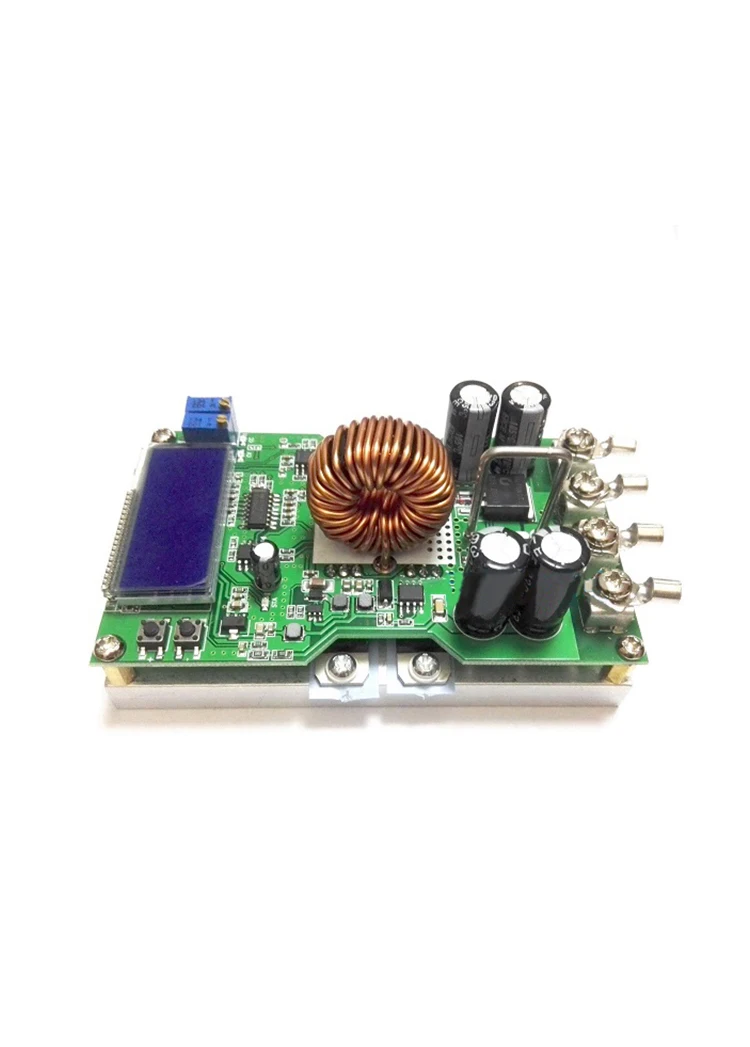

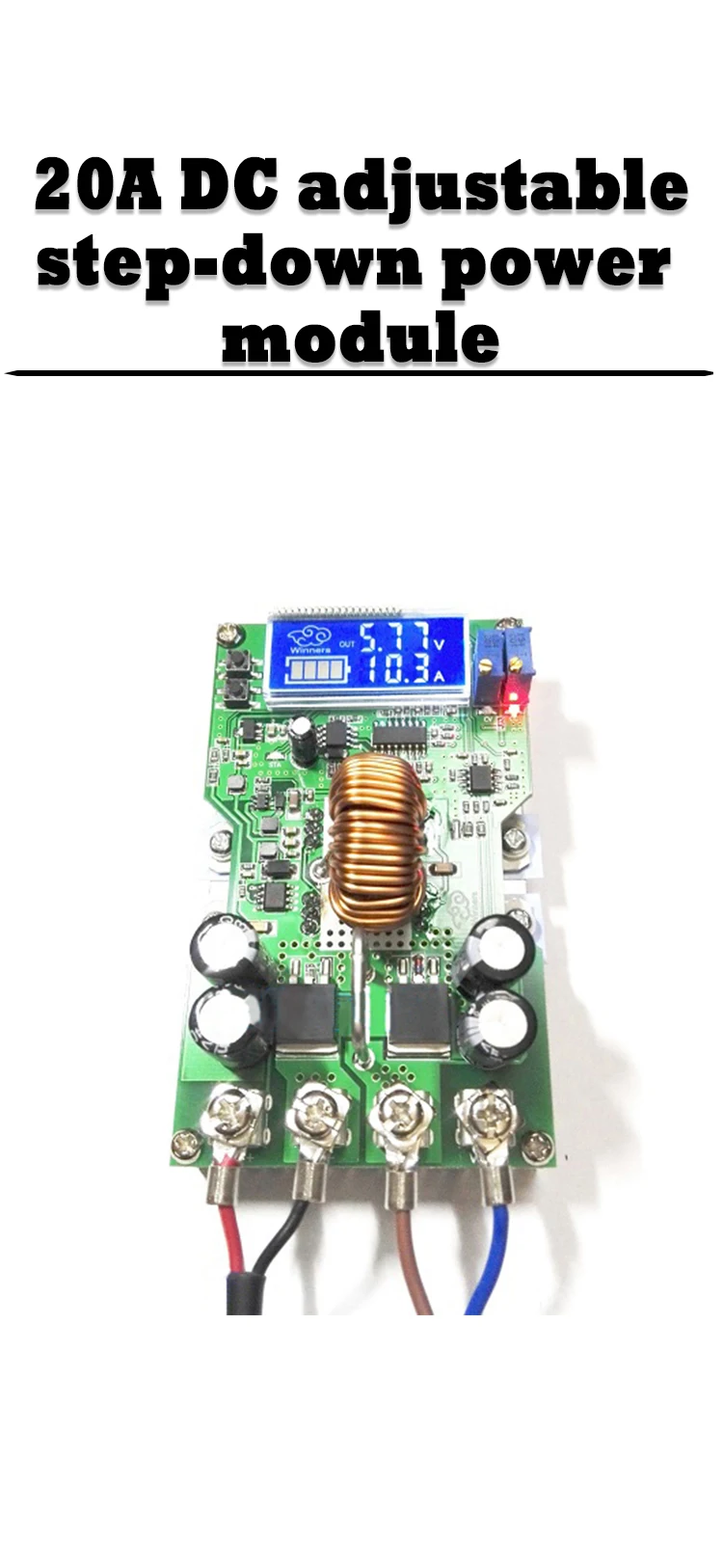

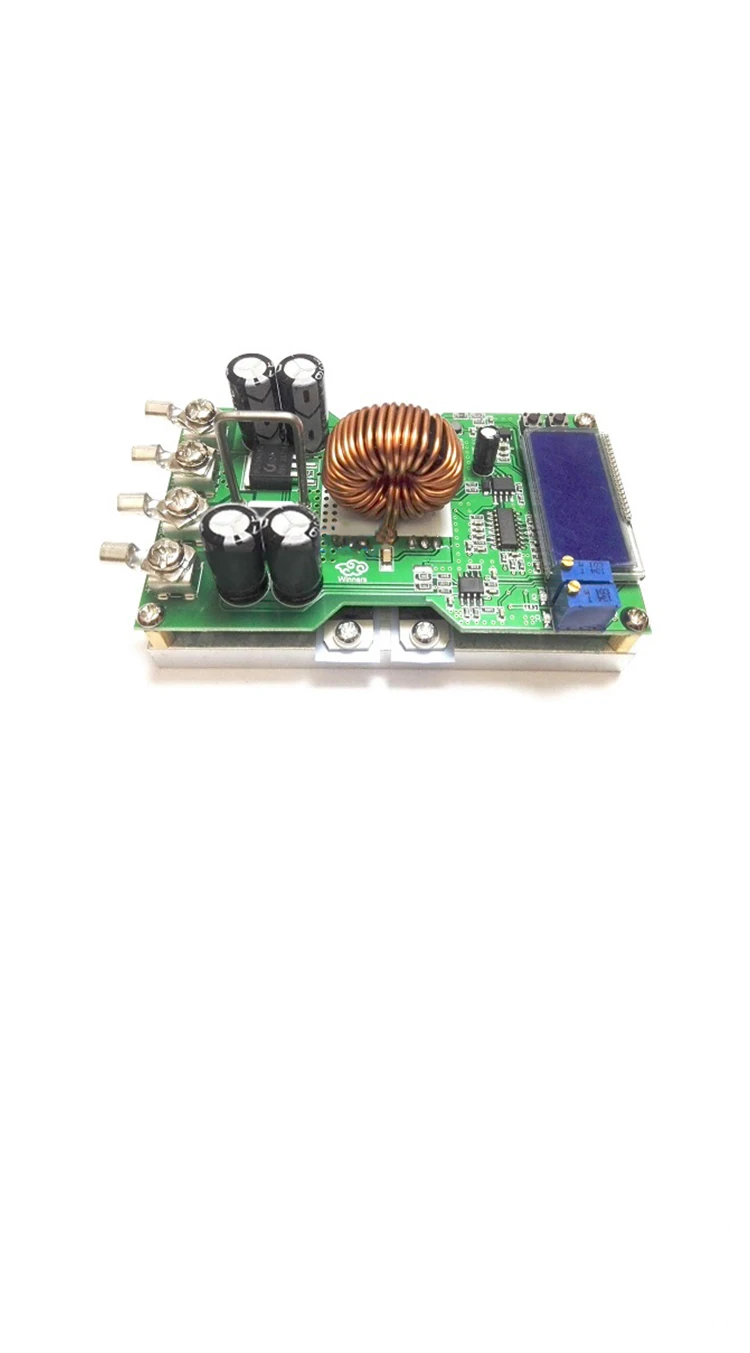

20A Регулируемый Модуль питания постоянного напряжения тока светодиодный дисплей

---

Примечание:  Для перезаряжаемых батарей, двигателей и двигателей не забудьте добавить диод к выходному концу модуля для предотвращения обратного потока. В противном случае он выгорит

Метод калибровки:

Модуль имеет функцию калибровки, вам не нужно беспокоиться о неточном измерительном дисплее, вам нужно только откалибровать один раз! Заводская калибровка по умолчанию. Если полученный ребенок не отображается правильно, вы можете использовать следующий метод для выполнения калибровки!

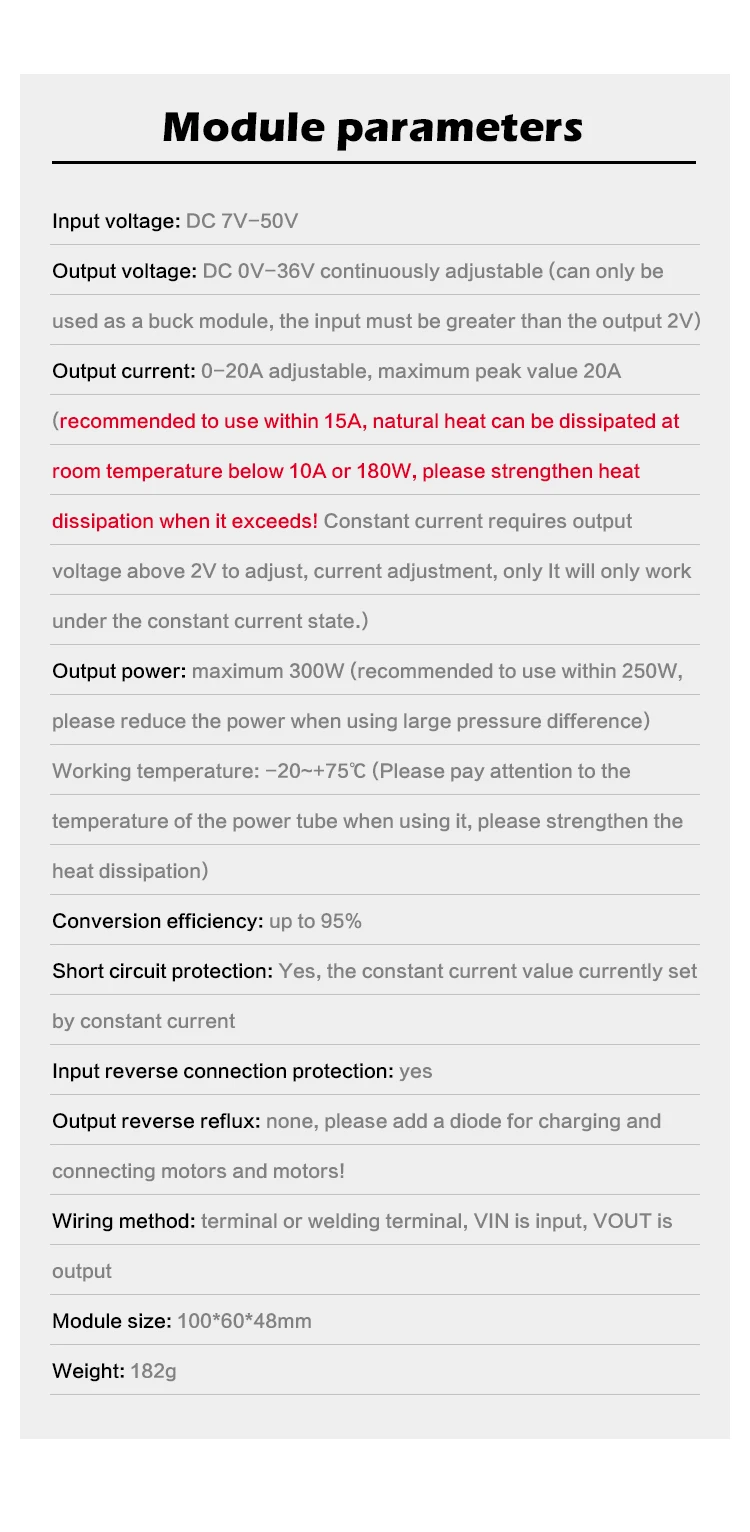

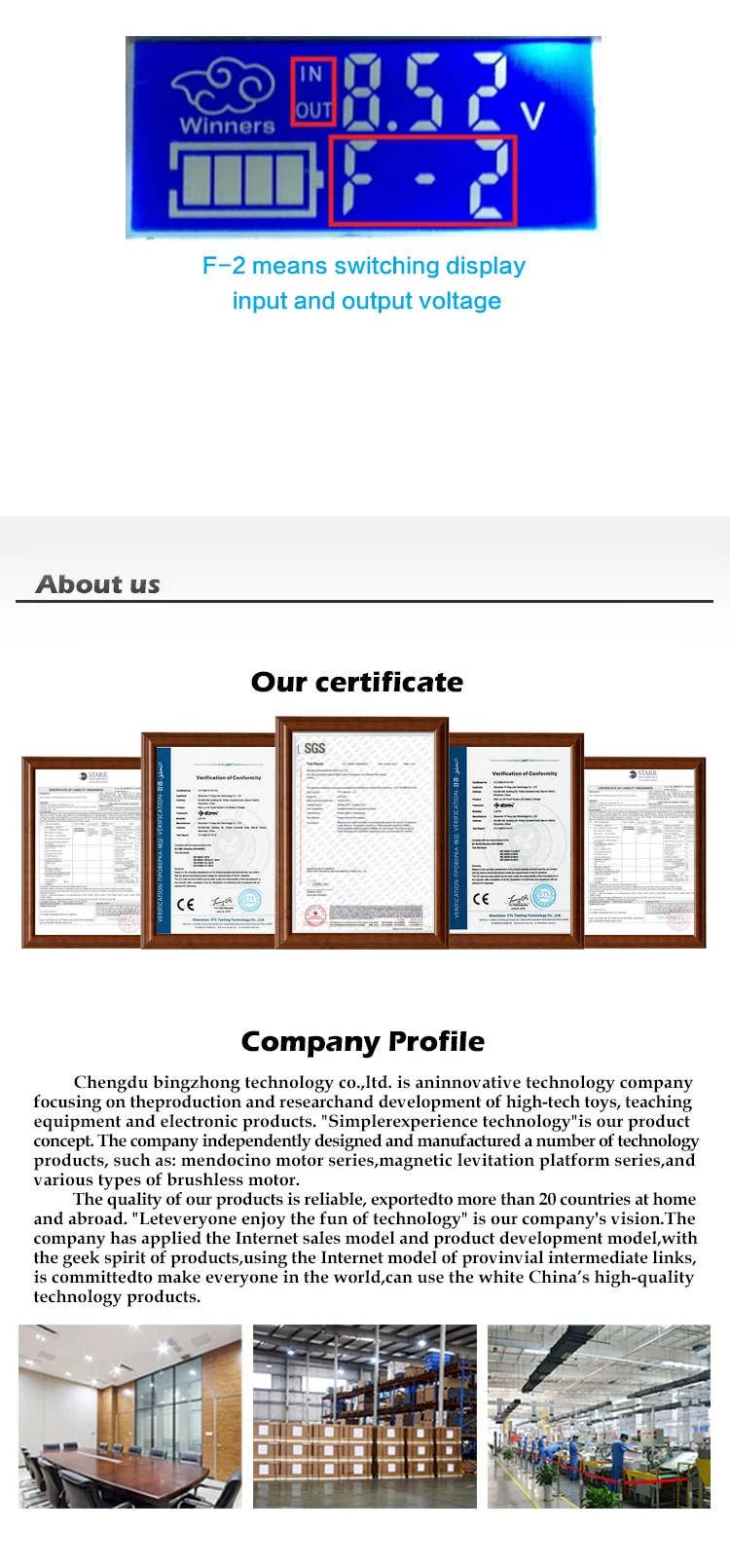

Калибровка напряжения: Без нагрузки, чехол выключен, нажмите и удерживайте кнопку «+», включите питание, введите режим калибровки напряжения, ЖК-экран начинает мигать, отпустите кнопку «+», нажмите кнопку «+», чтобы добавить, «-» для вычитания, Откалибруйте до правильного входного напряжения. Например, если Входное напряжение составляет 12,65 в, текущее напряжение будет отрегулировано до 12,65 в. Он будет автоматически сохранен через 2 секунды. После отключения питания калибровка завершена!   Специальное примечание: Когда клиент только что получил ребенка, выходное напряжение не может быть изменено, потому что выходное напряжение по умолчанию составляет около 20 в, когда модуль отправляется с завода. Когда вы столкнулись с такой проблемой, поверните потенциометр CV против часовой стрелки для более чем 10 витков, пока значение напряжения не изменится, а затем используйте модуль для нормальной регулировки напряжения.   Параметры модуля Входное напряжение: постоянный ток 7-50 в Выходное напряжение: постоянный ток 0-36 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 2 В) Выходной ток: 0-20A регулируемый, максимальное пиковое значение 20A (рекомендуется использовать в течение 15A, естественное тепло может быть рассеивается при комнатной температуре ниже 10А или 180 Вт, пожалуйста, усиливайте тепловыделение, когда оно превышает! Для регулировки постоянного тока требуется выходное напряжение выше 2 в, Регулировка тока, только она будет работать только в режиме постоянного тока.) Выходная мощность: максимум 300 Вт (рекомендуется использовать в пределах 250 Вт, пожалуйста, уменьшите мощность при использовании большой разницы в давлении) Рабочая температура: -20 ~ + 75 градусов (обратите внимание на температуру трубки питания при использовании, если она превышает, пожалуйста, усиливайте тепловыделение) Эффективность преобразования: до 95% Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током Защита обратного подключения на входе: Да Выход обратного рефлюкса: нет, пожалуйста, добавьте диод для зарядки и подключения двигателей и двигателей! Доступно в нашем магазине! Метод проводки: терминал или сварочный терминал, вход VIN, выход VOUT Размер модуля: длина 100 мм ширина 60 мм высота 48 мм Вес: 182 г Диапазон применения Обратите внимание, что регулируемый ток постоянного тока должен находиться в режиме постоянного тока только тогда, когда фактический выходной ток нагрузки больше установленного тока, в противном случае он работает в состоянии постоянного напряжения, не ток регулируется на 2А, или любое устройство изменяется на 2А, также надеюсь на это. Постоянный ток выходного напряжения выше 2 в будет действовать! 1. Используется как обычный модуль buck с возможностью защиты от перегрузки по току (1) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения CV», чтобы выходное напряжение достигло желаемого значения напряжения; (2) Подключите нагрузку, подключите провод с толстой точкой, отрегулируйте «потенциометр постоянного тока CC» против часовой стрелки, завод по умолчанию 10 А, если фактическая потребность ниже, чем выход постоянного тока 10А, необходимо отрегулировать счетчик, дисплей ТОКА круга изменится. (Текущее значение, отображаемое амперметром, составляет 4А, затем максимальный ток модуля ограничен 4А, а индикатор постоянного тока-красный индикатор, когда ток достигает 4А) 2. Используйте в качестве зарядного устройства Важно: многие друзья сказали, что они сожгли трубку MOS, когда начали ее использовать. Специальное признание, для аккумуляторов, двигателей и двигателей. Не забудьте добавить диод в выходной конец модуля для предотвращения обратного потока. Оплавление должно сжечь трубки, диоды доступны для продажи! Помните, помните! (1) определите напряжение поплавкового заряда и ток заряда аккумулятора; (если параметр литиевой батареи составляет 3,7 В/2200 мАч, то напряжение поплавкового заряда составляет 4,2 В, И максимальный ток заряда 1С, который составляет 2200ма) (2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения CV» так, чтобы выходное напряжение достигло напряжения поплавкового заряда; (3) аккумулятор подключается к задней части диода с защитой от обратного потока. Соединительная линия толстая. Настройте «потенциометр постоянного тока CC» против часовой стрелки для регулировки часов. Заводская настройка по умолчанию 10А. Чтобы изменить отображение тока против часовой стрелки, потребуется еще несколько оборотов. (Текущее значение, отображаемое амперметром, составляет 4А, затем максимальный ток модуля ограничен 4А, а индикатор постоянного тока-красный индикатор, когда ток достигает 4А) (4) Ток зарядного светильника по умолчанию в 0,1 раза превышает зарядный ток; (когда постоянный ток заряжается, включен индикатор постоянного тока CC красный светильник, И ток батареи постепенно уменьшается во время процесса зарядки. Для зарядки постоянного напряжения индикатор постоянного напряжения CV желтый светильник включен. Если ток зарядки установлен на 1А, когда ток зарядки меньше 0,05а, полный индикатор STA синий светильник включен и аккумулятор полностью заряжен 3. Используется в качестве постоянного тока Светодиодный модуль привода (1) определить рабочий ток и максимальное рабочее напряжение светодиодный-накопителя; (2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр постоянного напряжения CV» так, чтобы выходное напряжение достигло СВЕТОДИОДНЫЙ Рабочего напряжения; (3) Подключите светодиодный индикатор нагрузки, подключите провод к толстой точке, отрегулируйте «потенциометр постоянного тока CC» против часовой стрелки, заводской по умолчанию 10 А, если фактический выход ниже постоянного тока 10A, Нужно отрегулировать часы, только несколько кругов дисплея тока изменится. (Текущее значение, отображаемое амперметром, составляет 4А, затем максимальный ток модуля ограничен 4А, а индикатор постоянного тока-красный индикатор, когда ток достигает 4А)
