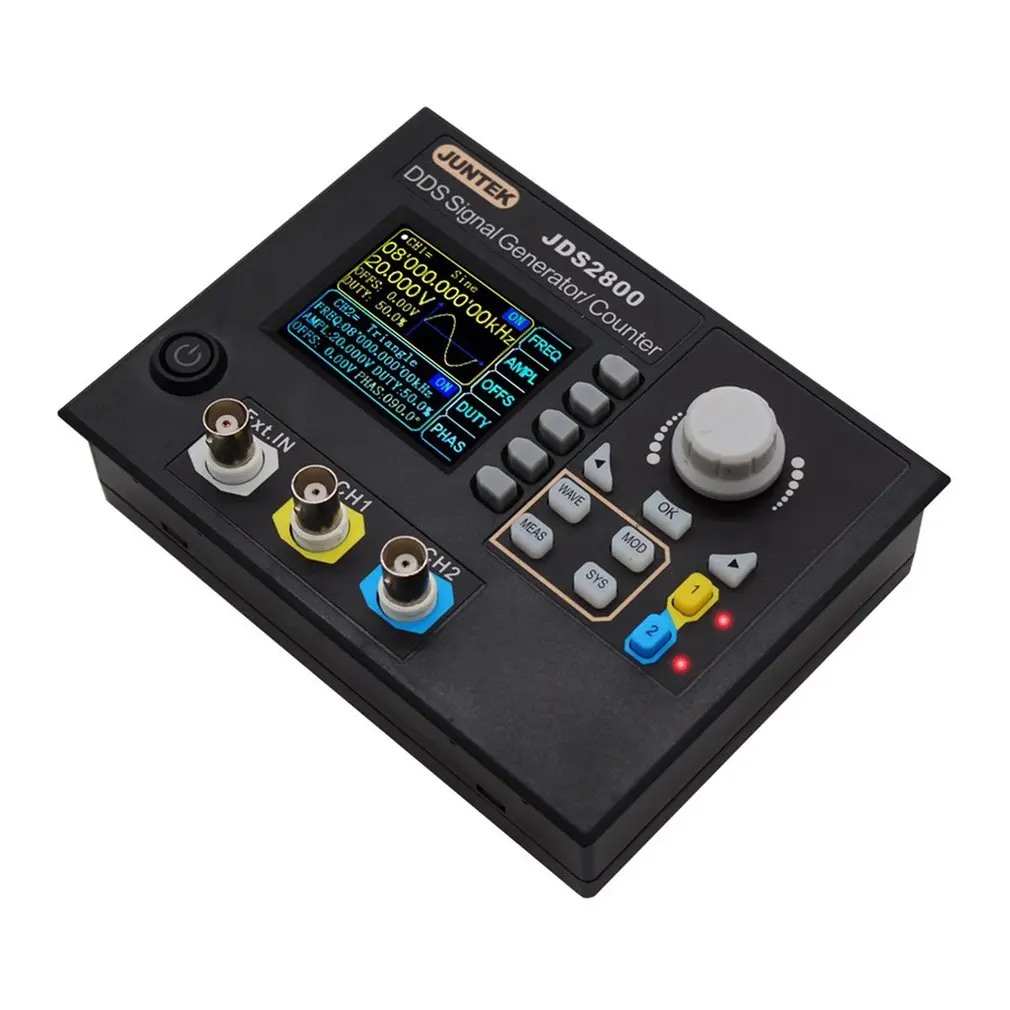

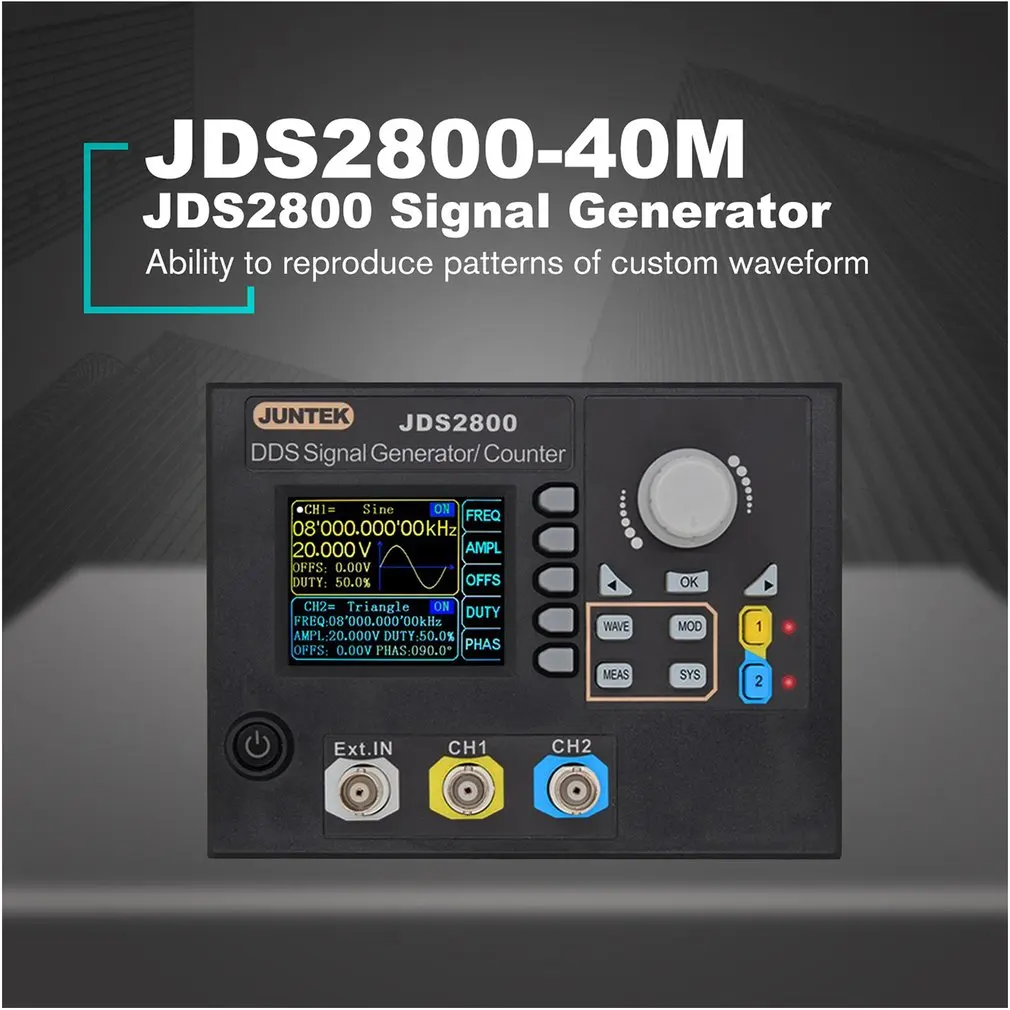

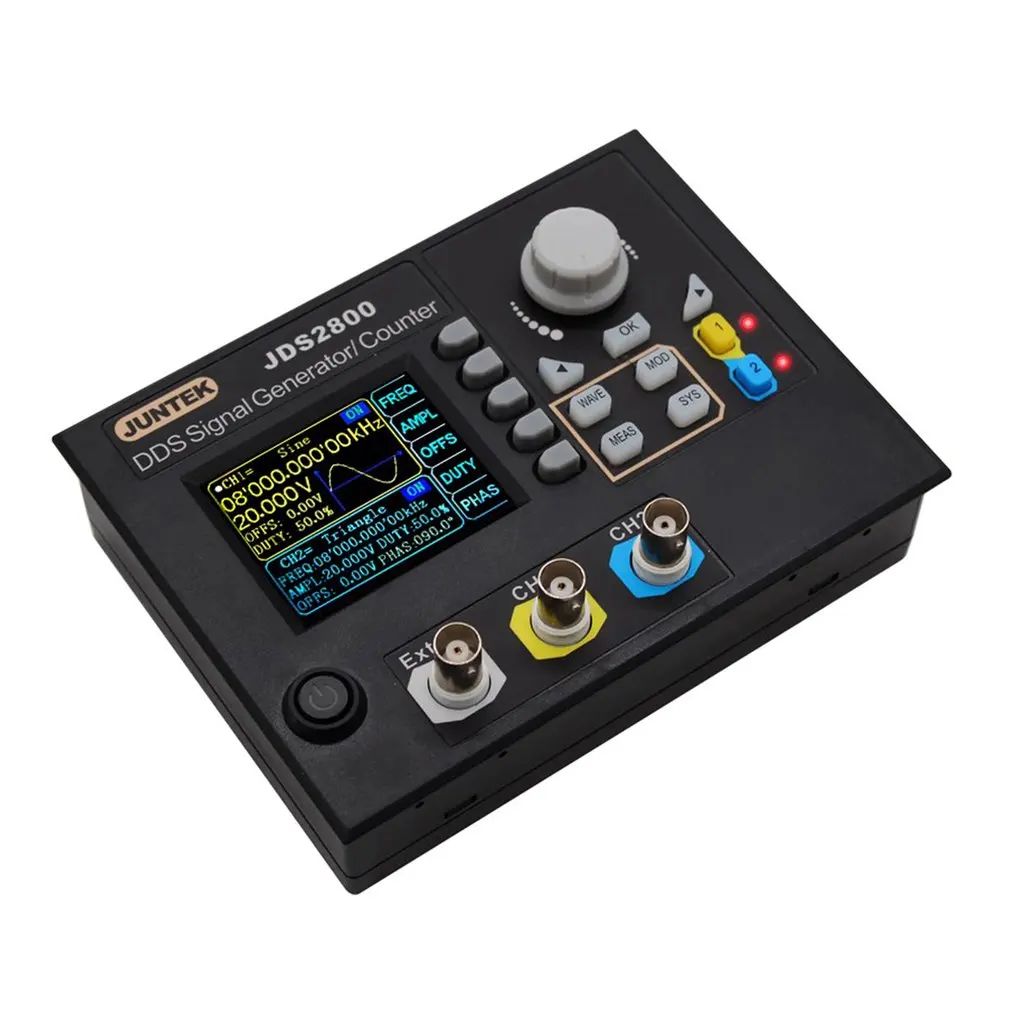

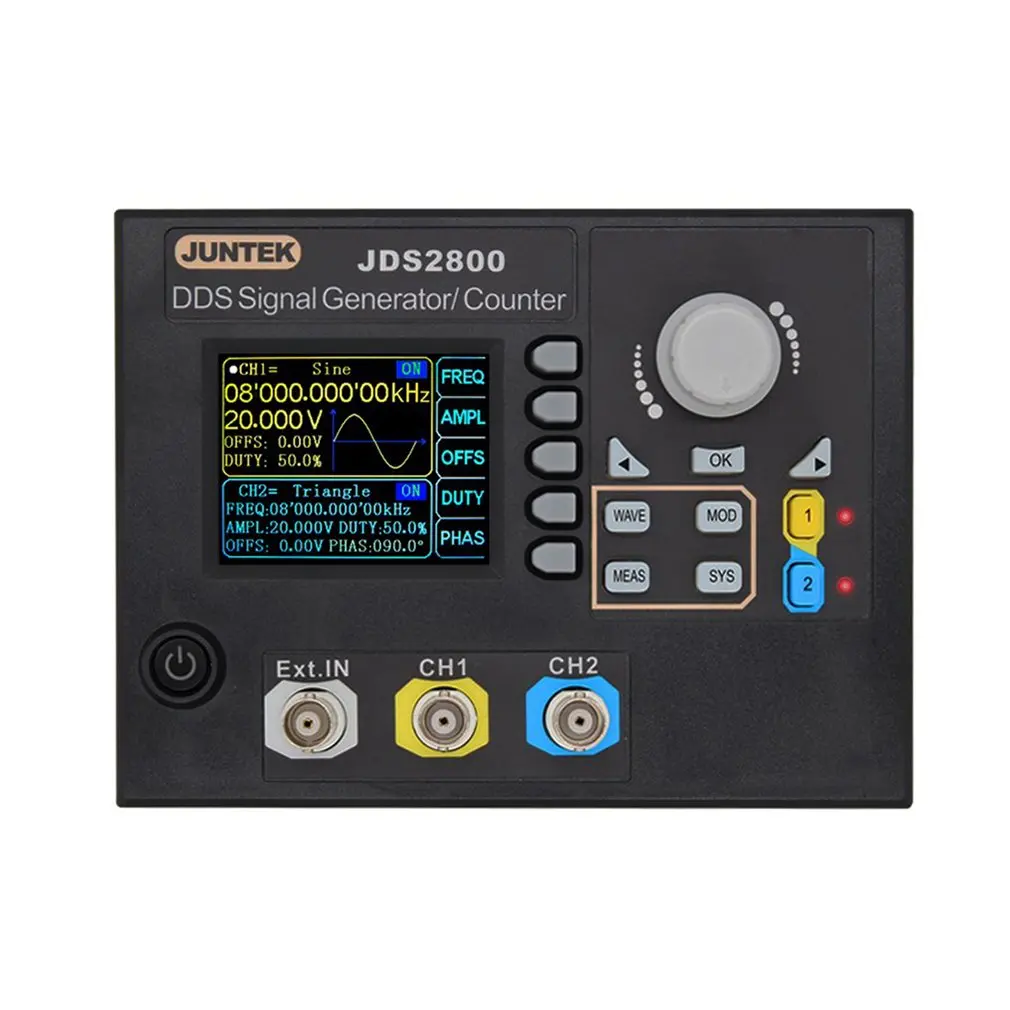

JDS2800 40M 40 МГц генератор сигналов цифровой контроль двухканальный DDS функция

JDS2800 40M 40 МГц генератор сигналов цифровой контроль двухканальный DDS функция

Особенности:
1. Дисплей: принимает 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображают параметры CH1 и CH2; Полностью Независимый двойной выход каналов, синхронизация работы и регулируемая фаза разницы; способность воспроизводить шаблоны пользовательской формы волны.
2. Высокая производительность: точность частоты до 10 ^(-6) величины, общий диапазон частотного разрешения 0,01 Гц; Минимальная Амплитудная разрешение может достигать 1 мВ, амплитудный Диапазон 2mVpp ~ 20Vpp; рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
3. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,1 s-999,9 s Время развертки; Направления развертки вперед, назад и круглого хода.
4. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; 1 Гц ~ 100 МГц Частотный диапазон;-9,99 В ~ 9,99 в диапазон смещения постоянного тока, разрешение смещения: 0,01 В; Выходной диапазон КМОП 0 ~ 10 в; Позволяет выходу 1 ~ 1048575 произвольных импульсных поездов.
5. Функция хранения: 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит; Может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.


Описание:
1. Двухканальный генератор сигналов серии DS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д.
2. Используйте Мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации, с режимами соединения постоянного тока и переменного тока, функция счетчика; Защита от короткого замыкания на выходе; Функция связи.
3. Это отличный инструмент для тестирования или измерения для инженеров электроники, электронной лаборатории, обучения и исследований.


Характеристики:

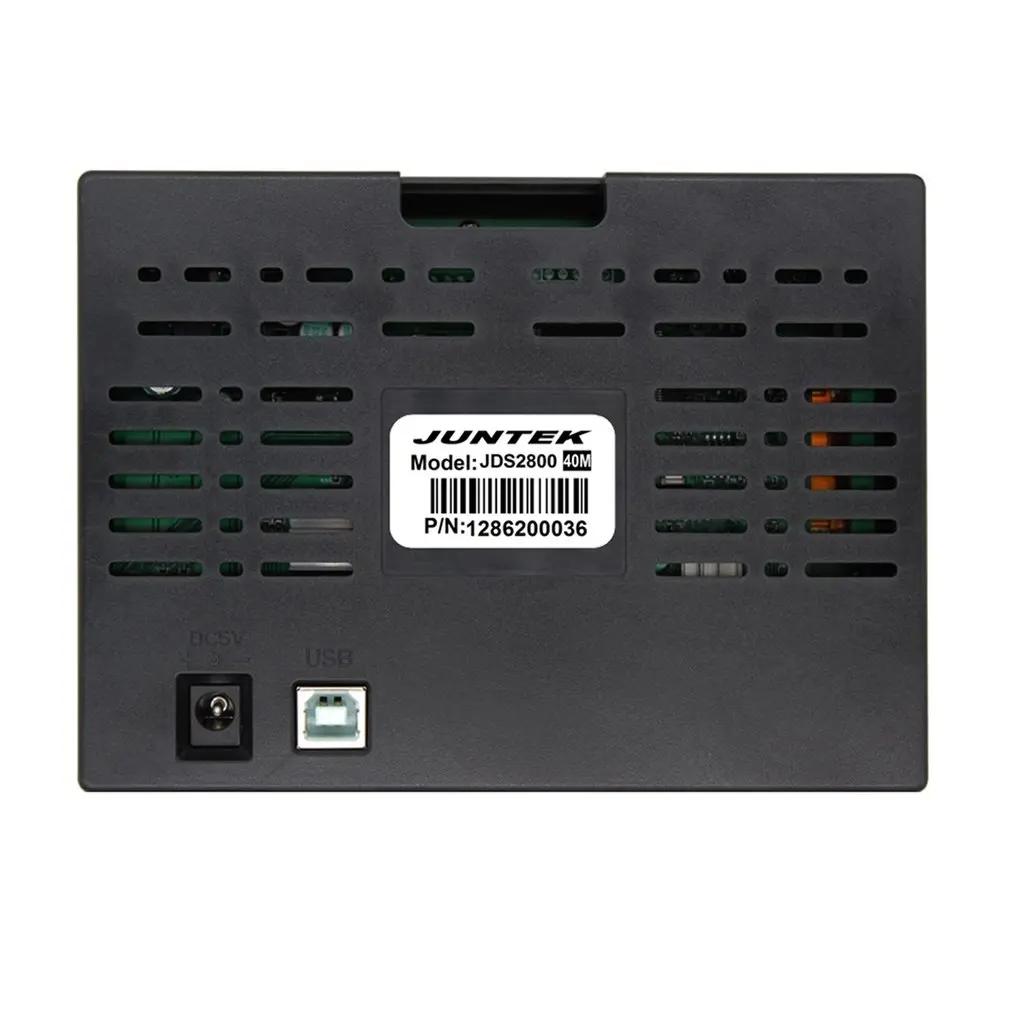

Модель: JDS2800-40M
Синусоидальный Диапазон частот: 0 ~ 40 МГц
Диапазон квадратных частот: 0 ~ 25 МГц
Треугольный Частотный диапазон: 0 ~ 25 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Диапазон произвольной волны: 0 ~ 6 МГц
Диапазон регулировки ширины импульса: 40nS-4000S
Время квадратного подъема: ≤ 10 нс
Разрешение частоты Mininum: 0.01µгц (0,00000001 Гц)
Точность частоты: ± 20ppm
Стабильность частоты: ± 1ppm/3h

Характеристика формы волны:

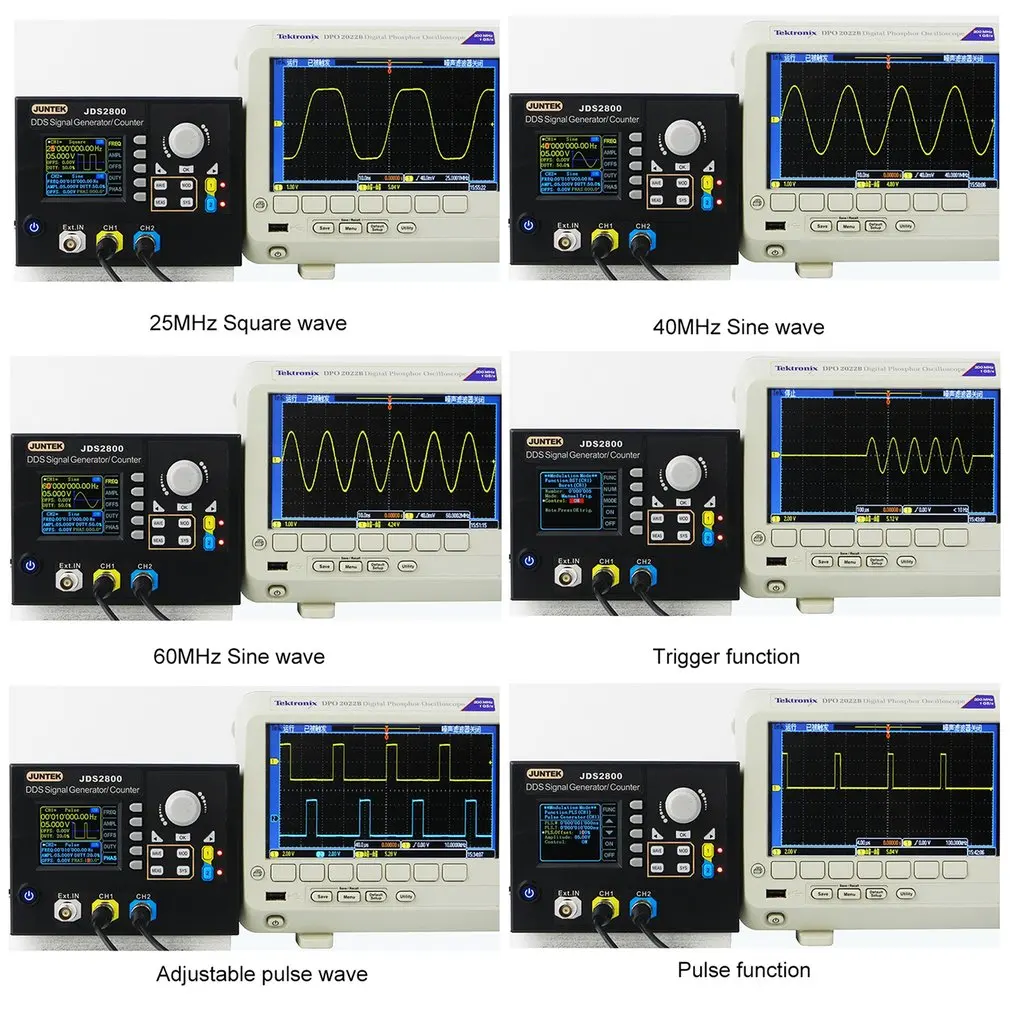

Форма волны: Синусоидальная волна, квадратная волна, импульсная волна (регулируемый Рабочий цикл, ширина импульса и время цикла), треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (регулировка смещения для установки величины постоянного тока), половина волны, полная волна, положительная волна шага, отрицательная волна шага, шум волны, индекс вверх, Индекс вниз, звуковая волна, Синк пульс, Lorentz пульс, и 60 видов пользовательских сигналов
Длина волны: 2048 точек
Частота дискретизации формы волны: 266MSa/s
Разрешение волны: 14 бит
Синус:
Гармоническое подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Общее гармоническое искажение:<0.8%(20 Гц ~ 20 кГц, 0dBm)
Квадратная волна/импульсная волна:
Превышение: ≤ 5%
Импульсная волна:
Диапазон регулировки коэффициента мощности: 0.1% ~ 99.9%
Частичная синусоида:
Диапазон регулировки коэффициента мощности: 0.1% ~ 99.9%
Пилообразная волна:
Линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход:
Диапазон амплитуды синусоидальной волны:
Частота ≤ 10 МГц: 2mVpp ~ 20Vpp
10 МГц ≤частота ≤ 30 МГц: 2mVpp ~ 10Vpp
30 МГц ≤частота: 2mVpp ~ 5Vpp
Диапазон амплитуды прямоугольной/треугольной волны:
Частота ≤ 10 МГц: 2mVpp ~ 20Vpp
10 МГц ≤частота ≤ 25 МГц: 2mVpp ~ 5Vpp
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: ± 0.5%/5 часов
Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе:
Выходное сопротивление: 50Ω ± 10% (Типичный)
Защита: все выходы сигнала могут работать в условиях короткого замыкания при нагрузке в течение 60

Смещение постоянного тока:
Диапазон регулировки смещения:
Выходная амплитуда> 2 в:-9,99 В ~ 9,99 в
0,2 В0Разрешение смещения: 0,01 В

Фаза:
Диапазон регулировки фазы: 0 ~ 359,9 °
Разрешение фазы: 0,1 °

TTL/CMOS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1В ~ 10В
Уровень вверх/вниз время: ≤ 20 нс

Функция внешнего измерения:
Функция счетчика частоты:
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Точность измерения: время ворот 0,01 S ~ 10S непрерывная регулировка
Функция счетчика:
Диапазон подсчета: 0-4294967295
Режим соединения: режимы соединения постоянного и переменного тока
Режим подсчета: руководство
Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp
Измерение ширины импульса: Разрешение 0,01 США, максимальное измерение 20s
Измерение цикла: 0.01us разрешение, максимальное измерение 20s

Функция частотной развертки:
Частотный канал развертки: CH1 или CH2
Тип частотной развертки: Линейная развертка, логарифмическая развертка
Частота развертки: 0,1 s ~ 999,9 s
Диапазон установки: начальная точка (0,01 Гц) и конечная точка устанавливаются произвольно между максимальной выходной частотой соответствующих моделей
Направление развертки частоты: вперед, назад, назад и вперед

Функция разрыва:
Количество импульсов: 1-1048575
Режим Burst: ручной burst, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие технические характеристики

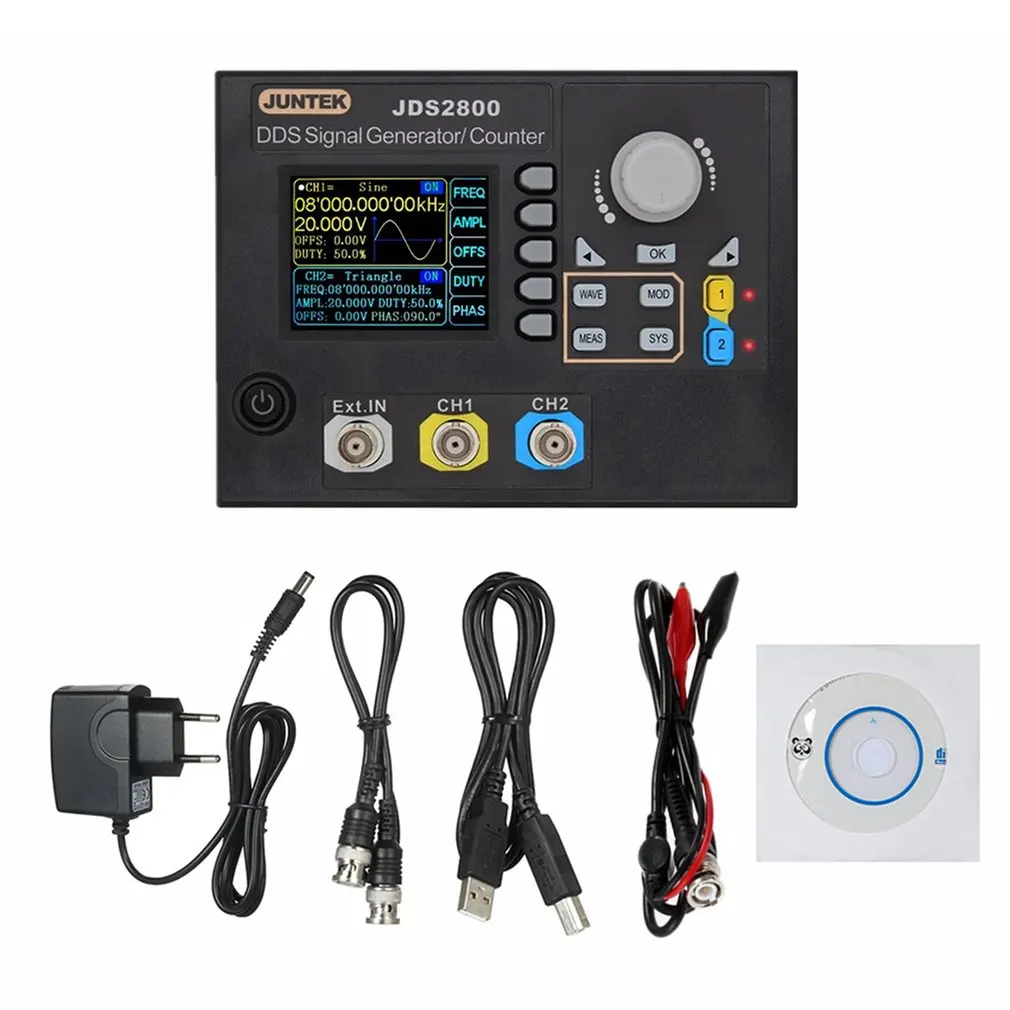

Посылка включает в себя:
1 x генератор сигналов JDS2800
1 х адаптер питания
1 х USB кабель
1 х Q9-Q9 кабель
1 x кабельный зажим Q9
1 x CD
