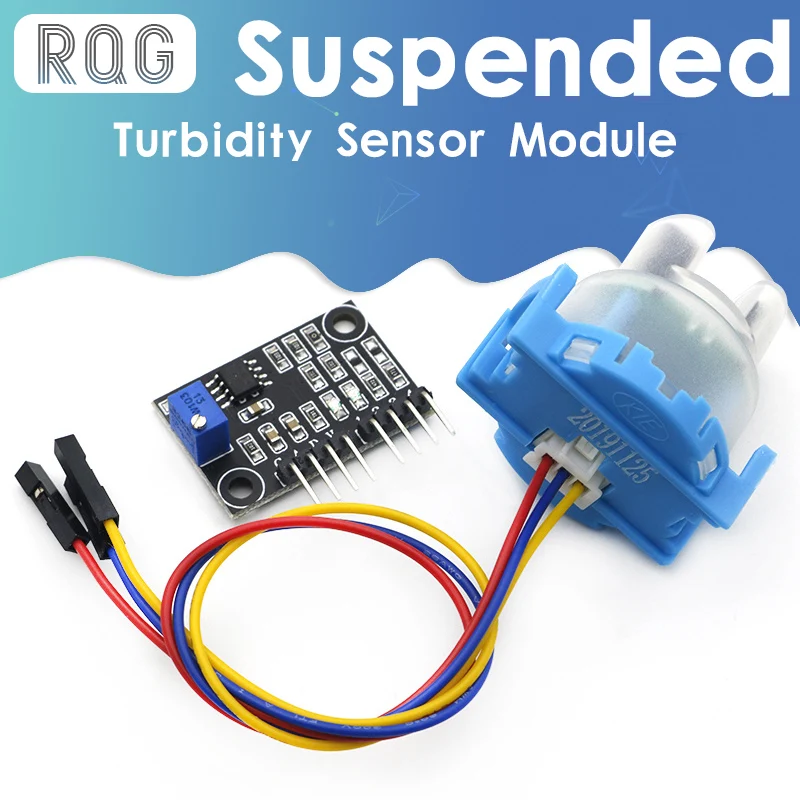

Введение продукта:
Мутность воды относится к степени мутности, вызванной взвешенными веществами, такими как ил, глина, органические вещества, планктон и микроорганизмы, содержащиеся в воде. Промышленные датчики мутности или счетчики мутности стоят дорого, и стоимость слишком высока в дизайне электронных продуктов. Поэтому мы выбрали Датчик Мутности, который широко используется в бытовой технике, стиральных машинах и посудомоечных машинах. Датчик использует оптические принципы, чтобы всесторонне оценить мутность через светильник коэффициент пропускания и рассеяния в растворе. Внутри датчика находится инфракрасная трубка. Когда светильник проходит через определенное количество воды, количество передачи на светильник зависит от степени грязности воды. Чем грязнее вода, тем меньше светильник передает. Светильник приемного конца преобразует интенсивность передаваемого светильник в соответствующий текущий размер. Передаваемый светильник больше и ток больше. Напротив, передаваемый светильник меньше, а ток меньше.

Модуль датчика мутности преобразует выходной сигнал тока датчиком в сигнал напряжения и выполняет обработку данных преобразования AD через микрокомпьютер с одним чипом. Модуль ремоделирования имеет аналоговые и цифровые выходные интерфейсы. Аналоговое количество может быть отобрано и обработано одним чипом A/D конвертером, чтобы узнать текущее загрязнение воды. Цифровое значение можно отрегулировать через потенциометр на модуле для регулировки порога запуска. Когда мутность достигает установленного порога, индикатор D1 будет гореть, выход модуля датчика изменяется от высокого уровня до низкого уровня, И один чип контролирует изменение уровня, чтобы определить, превышает ли мутность воды стандарт, чтобы предупредить или связать другое оборудование. Модуль недорогой, простой в использовании и отличается высокой точностью измерения

Его можно использовать для измерения степени загрязнения воды такими продуктами, как стиральные машины и посудомоечные машины; Он также может быть использован в промышленной области контроля, сбор экологических сточных вод и другие случаи, требующие обнаружения и контроля мутности.

Введение модуля и определение штифта:

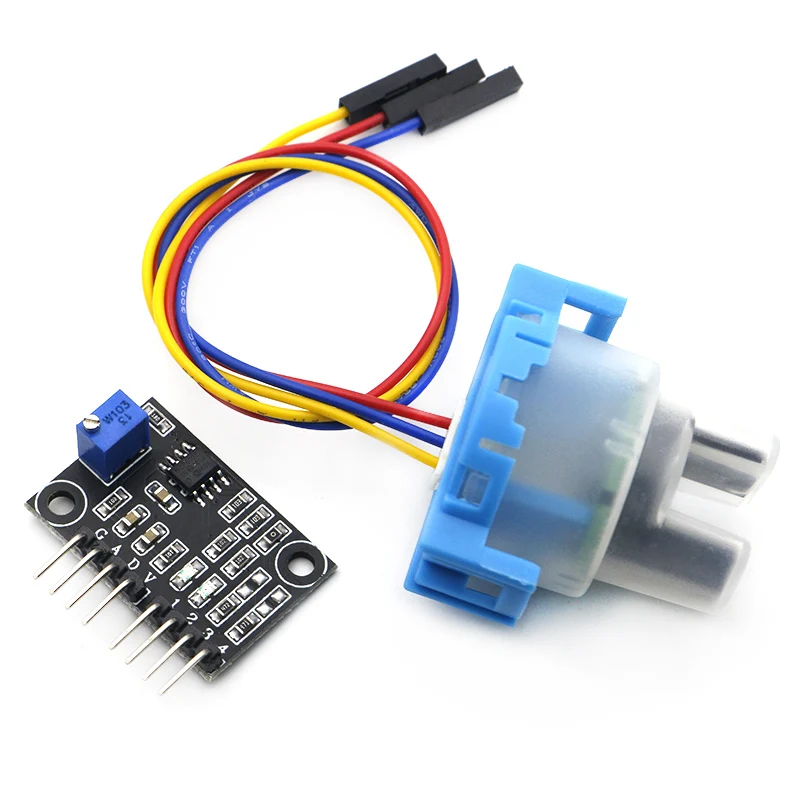

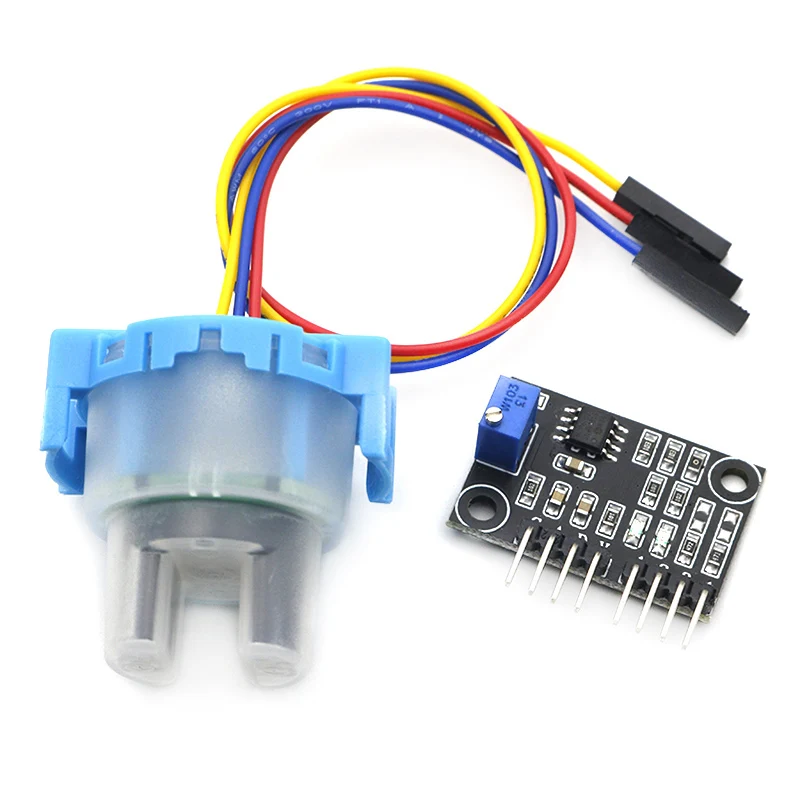

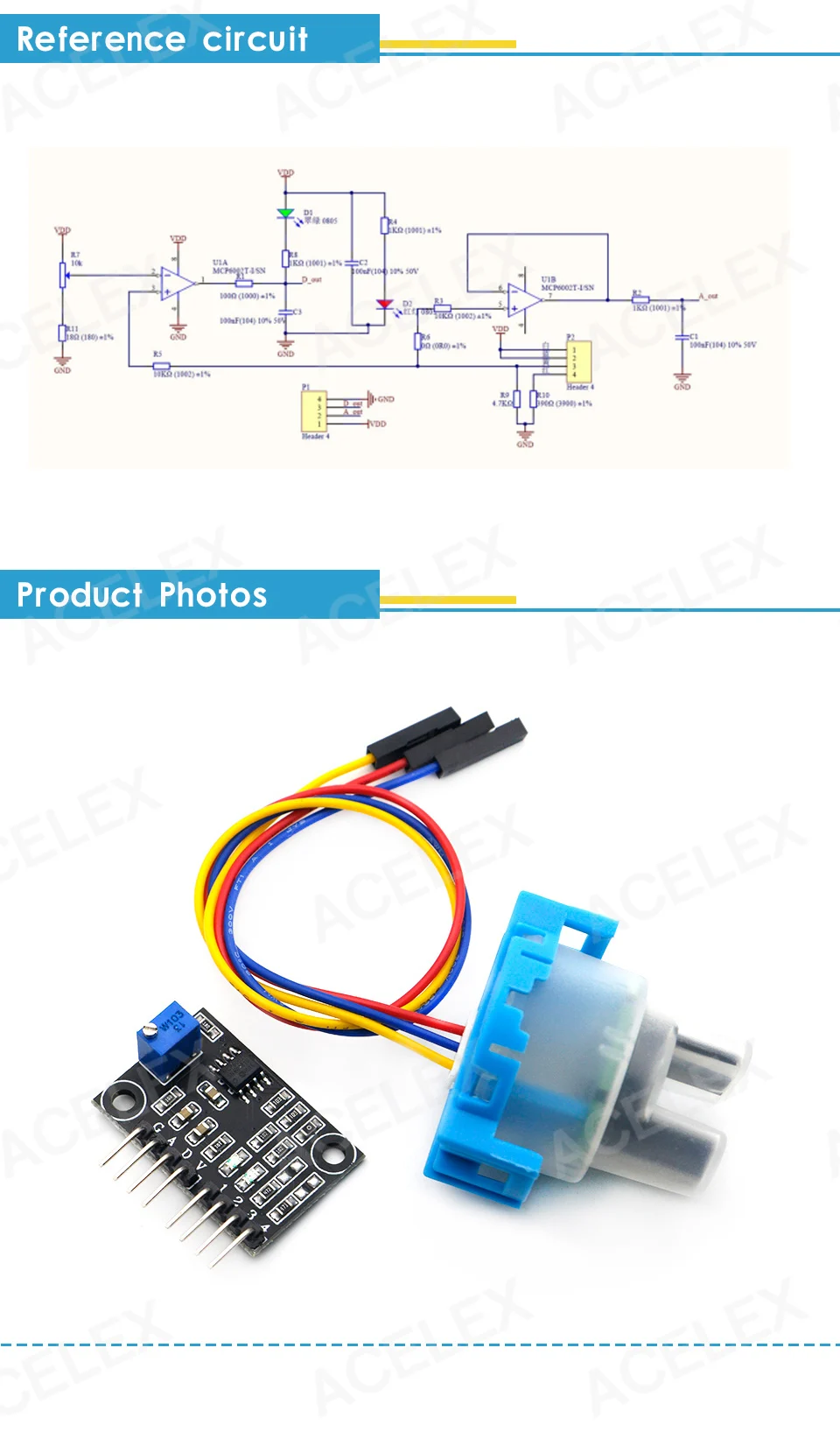

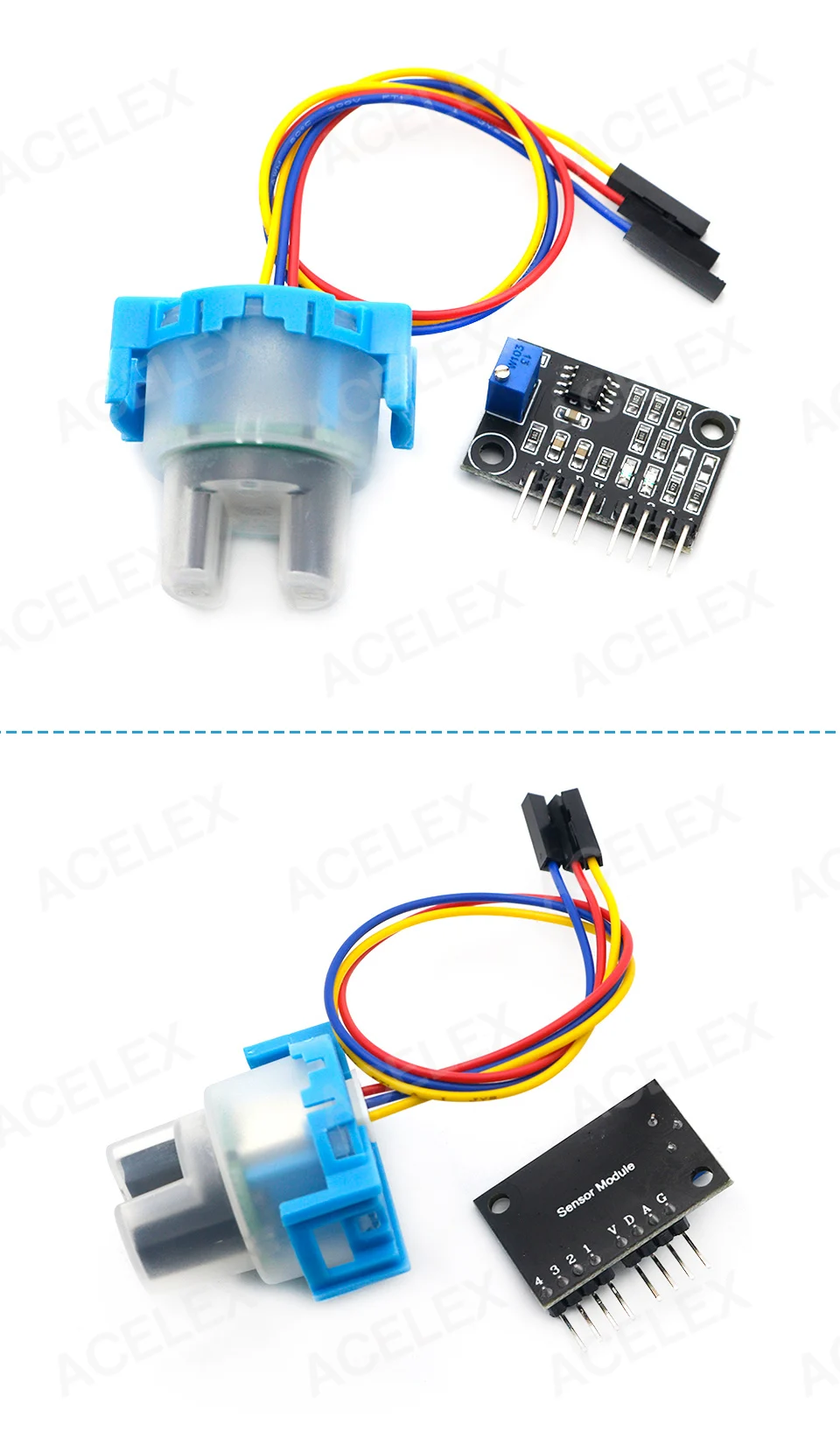

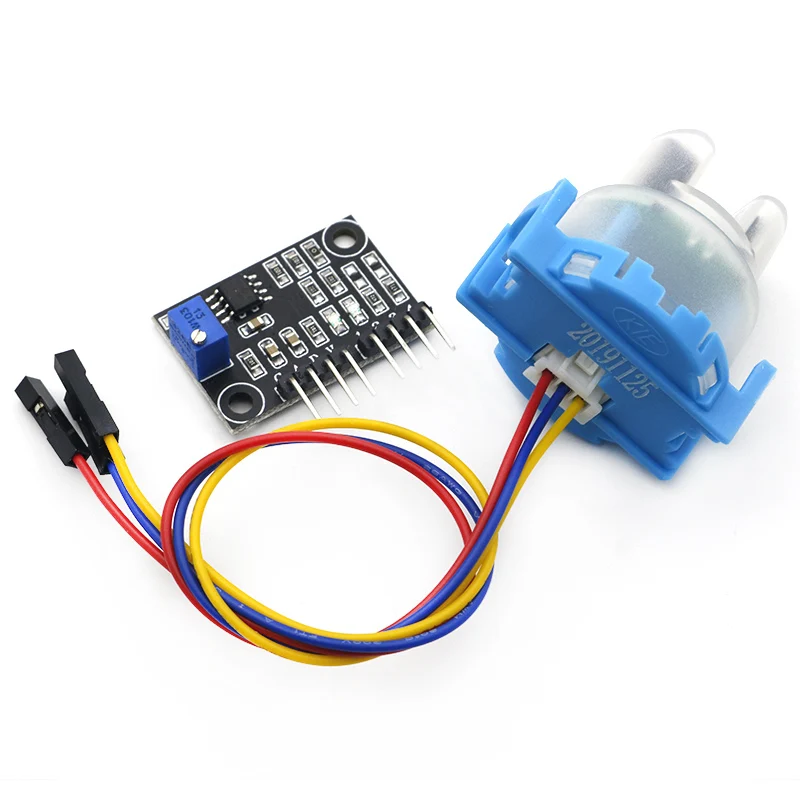

Состав модуля датчика мутности показан ниже. Модуль подключается к датчику мутности через разъем 3Pin XH-2.54. Отрегулируйте ручку синего потенциометра 10K для регулировки порога триггера цифрового выхода.

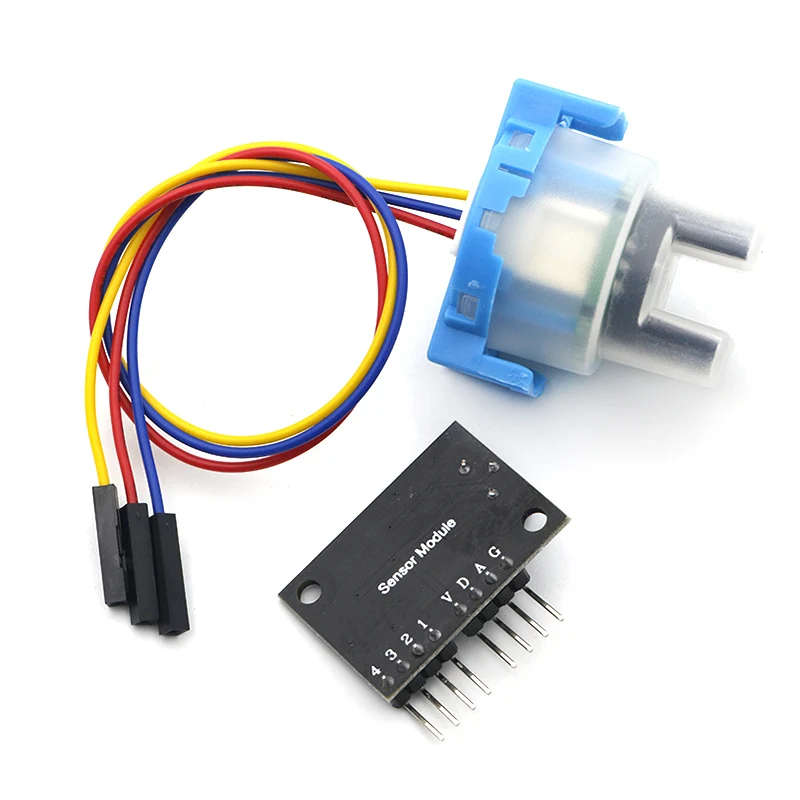

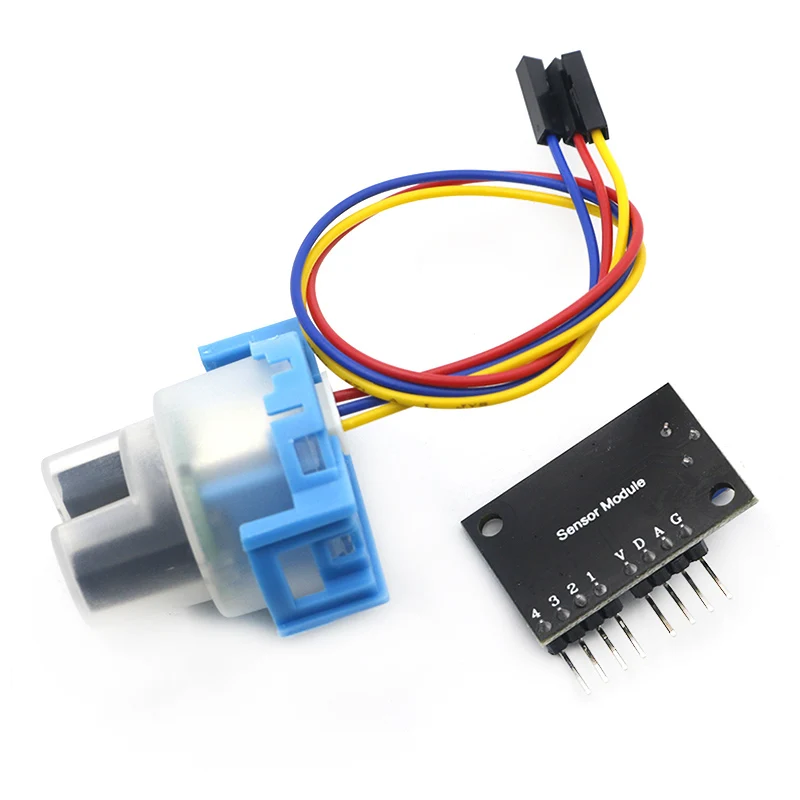

Модуль расширения, штыревая Панель определения следующим образом:

1 VCC: положительное напряжение питания, 5V не может быть использован 3,3 V

2 AO: аналоговый сигнал на выходе, диапазон выходного напряжения 0 ~ 5 В

3 DO: выход цифрового сигнала меньше установленного значения и выходов высокого уровня; Больше установленного значения и выходов низкого уровня

4 GND: отрицательное напряжение питания

Технический индекс:

Рабочее напряжение: 5,00 В постоянного тока

Рабочий ток: 40 мА (макс.)

Время отклика: <500 мс

Сопротивление изоляции: 100 МОм (мин)

Метод вывода:

Аналоговый выход: 0 ~ 4,5 V;

Цифровой выход: сигнал высокого/низкого уровня (соответствующий порог может быть выбран путем регулировки потенциометра)

Рабочая температура: -20 ℃ ~ 90 ℃

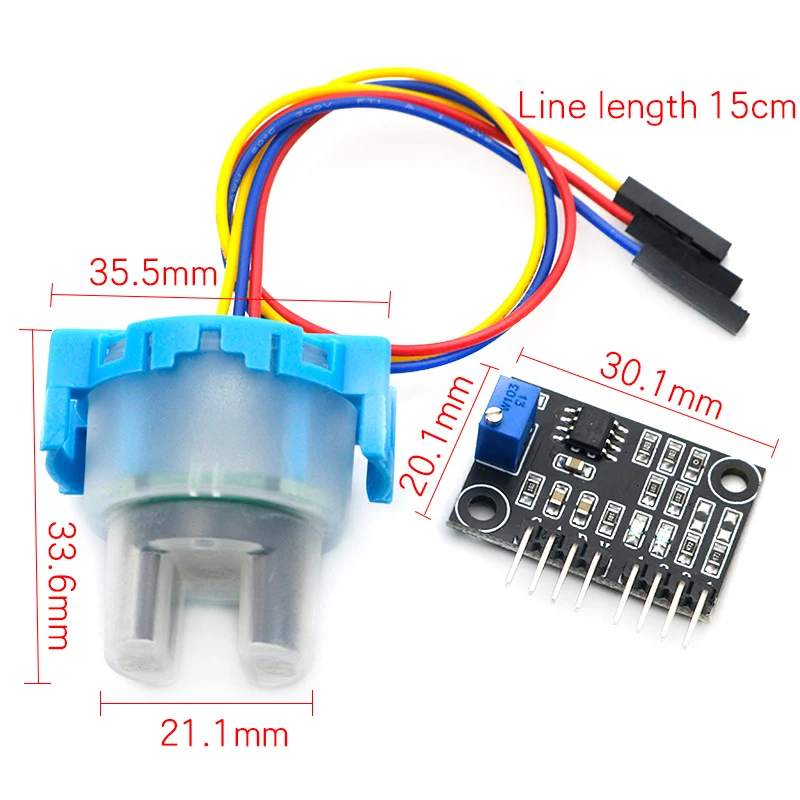

Размер модуля: 38,6 мм * 22,1 мм

Пример использования

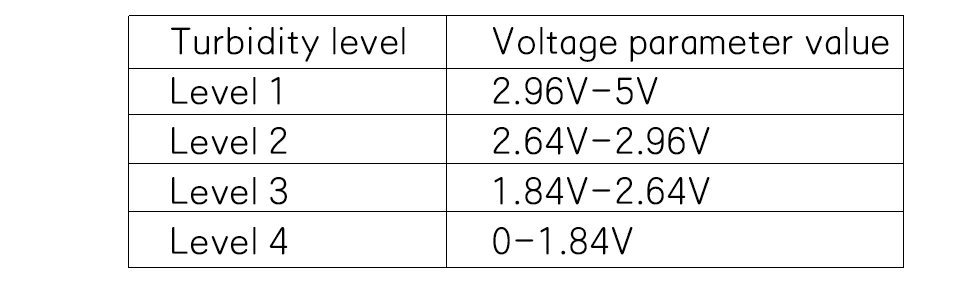

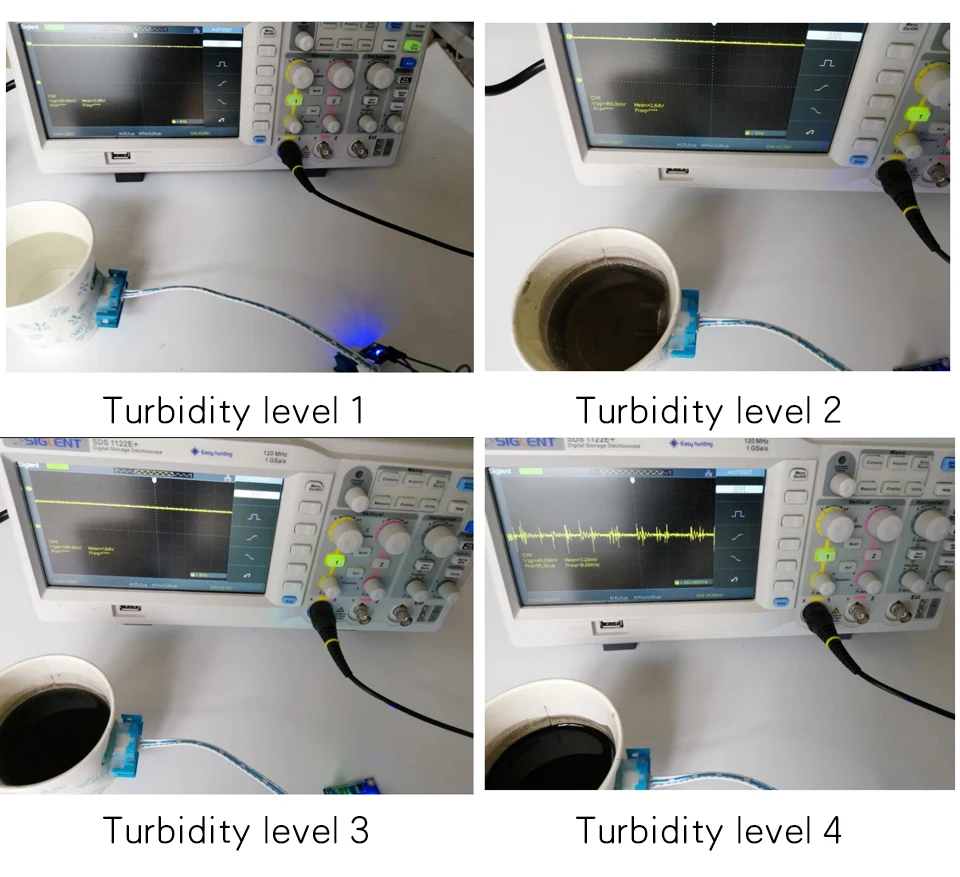

Ise аналоговые сигналы к классовой мутности
Уровень мутности может быть откалиброван различными растворами мутности

Примечание: вышеуказанный метод сортировки предназначен только для иллюстрации, конкретный порог сортировки параметров может быть установлен в соответствии с конкретными потребностями

Использование цифровых сигналов

Выберите контрастное решение с определенной степенью мутности и отрегулируйте ручку потенциометра в положение, где индикатор D1 только включается (то есть критическое значение высоких и низких уровней) чтобы завершить настройку порога. Порт DO модуля датчика подключен к порту ввода/вывода одночипного микрокомпьютера для определения выходного сигнала или подключения внешнего привода для управления другими устройствами.

Меры предосторожности

1. Верх датчика мутности не является водонепроницаемым. При его использовании запрещено полностью бросать Датчик Мутности в воду. Поверхность воды не должна пересечь соединение между верхней крышкой и корпусом. Попадание воды в датчик вызовет сгорание датчика.

2. Диапазон длины волны светильник, полученный датчиком фотодиода (500 ~ 1050nm). Длина волны солнечного светильник или светильник дневного света светильник линия повлияет на прием датчика фоторезистор и влияет на выход измерения. Прямой солнечный светильник или светильник увеличат погрешность измерения датчика. При использовании датчика следует избегать прямого солнечного светильник или светильник.

3. Корпус головки датчика должен быть чистым, чтобы Избежать неточных измерений, вызванных загрязнителями.
