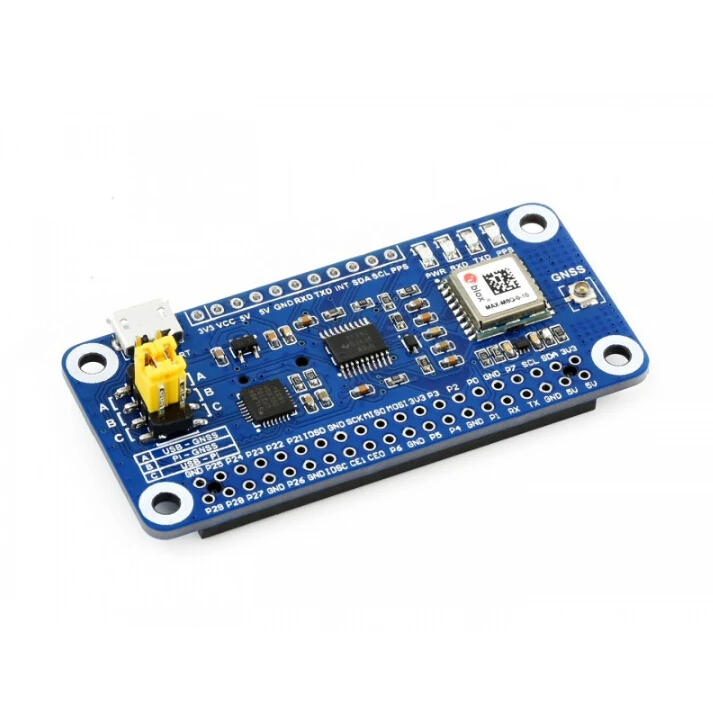

Шляпа Waveshare MAX M8Q GNSS для Raspberry Pi поддержка мультисозвездия GPS Beidou Galileo

Шляпа Waveshare MAX M8Q GNSS для Raspberry Pi поддержка мультисозвездия GPS Beidou Galileo

2 773,06 руб.
FireBeetle Чехлы для камеры и аудиозаписи плата монитора с кодеком NAU8822 микрофон

FireBeetle Чехлы для камеры и аудиозаписи плата монитора с кодеком NAU8822 микрофон

1 475,95 руб.
Новая версия тестера интегральной схемы USB 74 40 серии IC аналоговый чип может

Новая версия тестера интегральной схемы USB 74 40 серии IC аналоговый чип может

2 448,78 руб.
Kintex 7xc7k420t xilinx плата fpga макетная плата|Демонстрационные стенды| |

Kintex 7xc7k420t xilinx плата fpga макетная плата|Демонстрационные стенды| |

11 798,67 руб.
Стартовый набор KittenBot PowerBrick AIOT строительный блок для микро: бит питон царапина 3 0

Стартовый набор KittenBot PowerBrick AIOT строительный блок для микро: бит питон царапина 3 0

18 066,07 руб.
NanoPi NEO2 Allwinner H5 64 бит высокопроизводительный четырехъядерный A53 демонстрационная

NanoPi NEO2 Allwinner H5 64 бит высокопроизводительный четырехъядерный A53 демонстрационная

2 469,56 руб.
SOP28 SO28 SOIC28 OTS 28 1.27 01A Enplas IC тестовая розетка программатор адаптер 8 6 мм ширина

SOP28 SO28 SOIC28 OTS 28 1.27 01A Enplas IC тестовая розетка программатор адаптер 8 6 мм ширина

2 826,49 руб.
4 канальный генератор DDS сигналов AD9959 200 МГц 500 МБ/с обновление AD9854 по

4 канальный генератор DDS сигналов AD9959 200 МГц 500 МБ/с обновление AD9854 по

5 506,79 руб.
Waveshare Development Kit Store

Waveshare Development Kit Store

Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.

Характеристики

Waveshare EP4CE6 C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 модулей аксессуаров =

История изменения цены

*Текущая стоимость 9 360,28 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-19-2026 11138.51 руб. 11695.63 руб. 11416.5 руб.
Feb-19-2026 11045.34 руб. 11597.1 руб. 11321 руб.
Jan-19-2026 9266.1 руб. 9729.8 руб. 9497.5 руб.
Dec-19-2025 10858.60 руб. 11401.90 руб. 11129.5 руб.
Nov-19-2025 9454.21 руб. 9927.93 руб. 9690.5 руб.
Oct-19-2025 10670.97 руб. 11204.94 руб. 10937 руб.
Sep-19-2025 10577.24 руб. 11106.61 руб. 10841.5 руб.
Aug-19-2025 10483.62 руб. 11007.30 руб. 10745 руб.
Jul-19-2025 10390.18 руб. 10910.6 руб. 10650 руб.

Описание товара

Waveshare EP4CE6 C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 модулей аксессуаров =Waveshare EP4CE6 C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 модулей аксессуаров =Waveshare EP4CE6 C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 модулей аксессуаров =Waveshare EP4CE6 C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 модулей аксессуаров =Waveshare EP4CE6 C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 модулей аксессуаров =Waveshare EP4CE6 C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 модулей аксессуаров =

Waveshare EP4CE6-C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 комплектов аксессуаров = OpenEP4CE6-C посылка B     Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

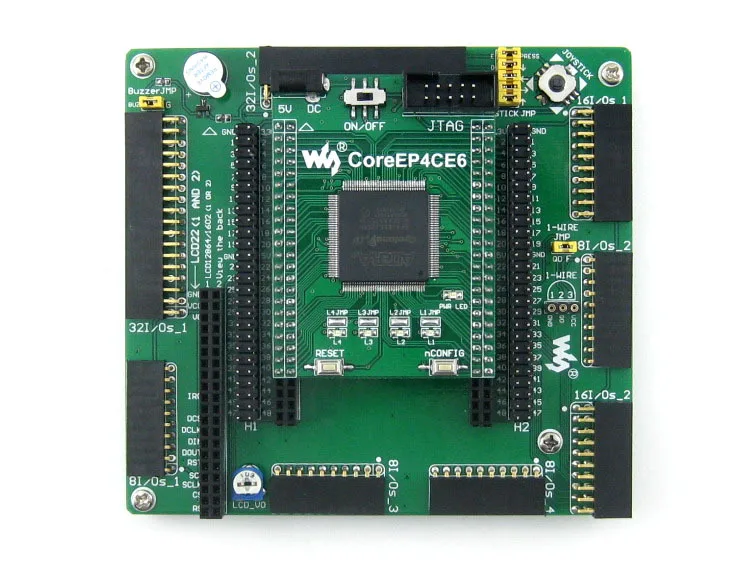

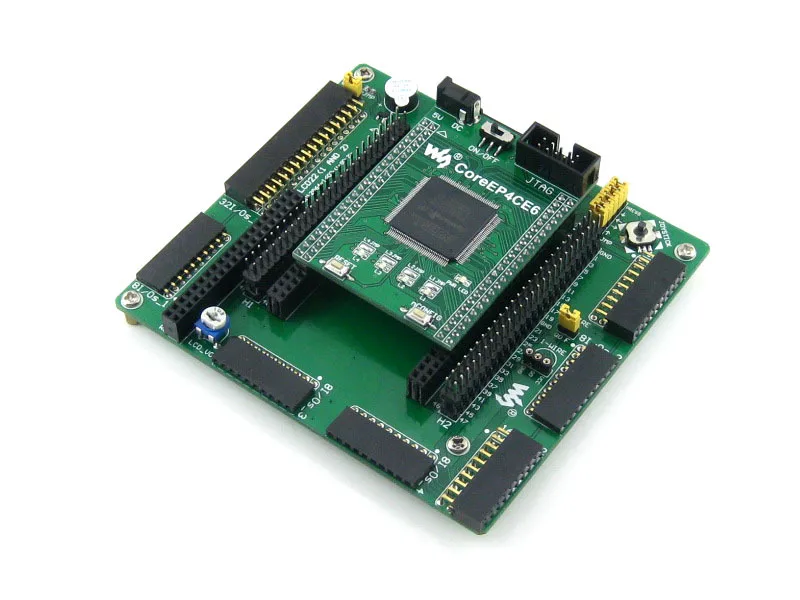

  OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.   OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнском доске

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту, например Core3S250E
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
  5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
  6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  Все интерфейсы ввода/вывода выше:
  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
    10.FPGA для расширения разъемов
  • Контакты FPGA доступны на разъемах расширения
  • Для подключения платы аксессуаров SDRAM

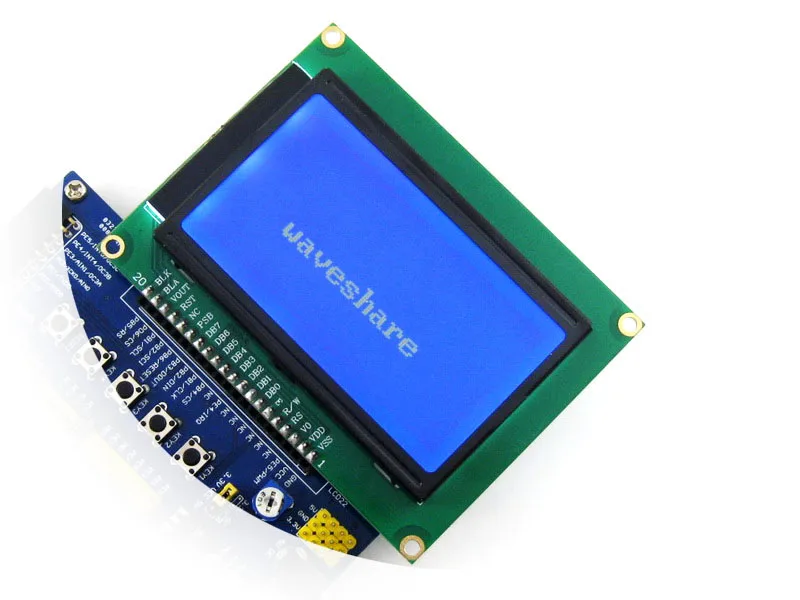

11.ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 12.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 13.Зуммер 14.Джойстик:Пять положений 15.Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности 16.Зуммер джемпер 17.Джойстик джемпер 18.Одно-провода соединительные

Для джемперов 16-18:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.



Что на CoreEP4CE6


  1. EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 в ~ 3,465 в
    • Посылка:QFP144
    • Ввода/вывода:80
    • LEs:6K
    • Оперативная память:270kb
    • PLLs: 2
    • Отладки/программирования:Поддержка JTAG
  2. AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
  3. AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения
  4. AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
  5. EPCS16 (на нижней стороне),Встроенная последовательная флэш-память, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. Мощность переключатель
  11. 50 м активный кристалл (на нижней стороне)
  12. 5V DC jack
  13. JTAG интерфейс:Для отладки/программирования
  14. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. Светодиодный джемперы


Фото

Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры



OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.



Отладки/программирования Интерфейс

  Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.     JTAG названия и описание сигнала
Pin-кодНазвание сигналаОписание продукта:
1TCKЧасы сигнала
2GNDЗаземления сигнала
3TDOДанных от устройства
4VCC (многоцел)Цель источника питания
5TMSДжтаг государственного управления машиной
6NCБез подключения
7NCБез подключения
8NCБез подключения
9TDIДанные устройства
10GNDЗаземления сигнала
    Джтаг заголовок

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:
  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)



Посылка содержит

"Стандартный посылка"И"Аксессуар Панели посылка"Ниже включены.



Стандартный посылка

  1. OpenEP4CE6-C макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
  5. Руководство пользователя CD x 1

Аксессуар Панели посылка

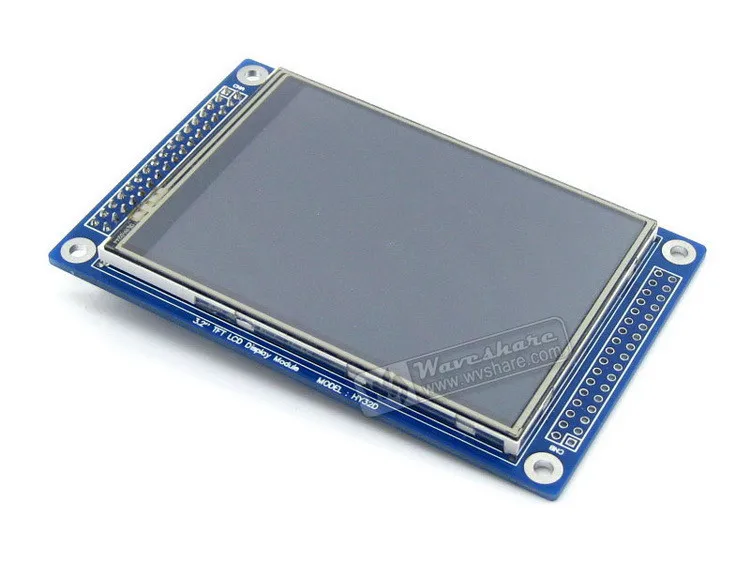

  1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей (A) x 1

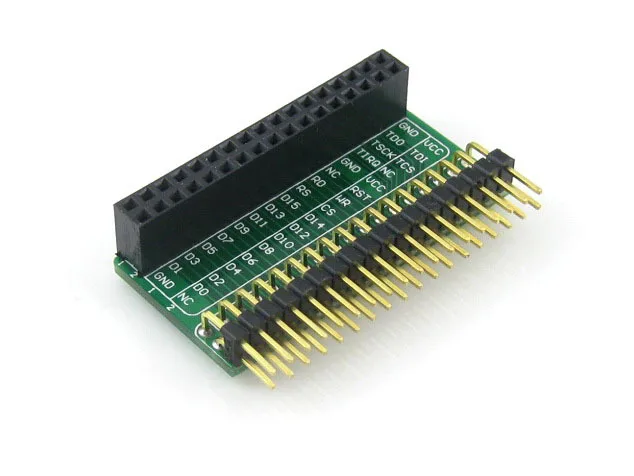

  2. 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.

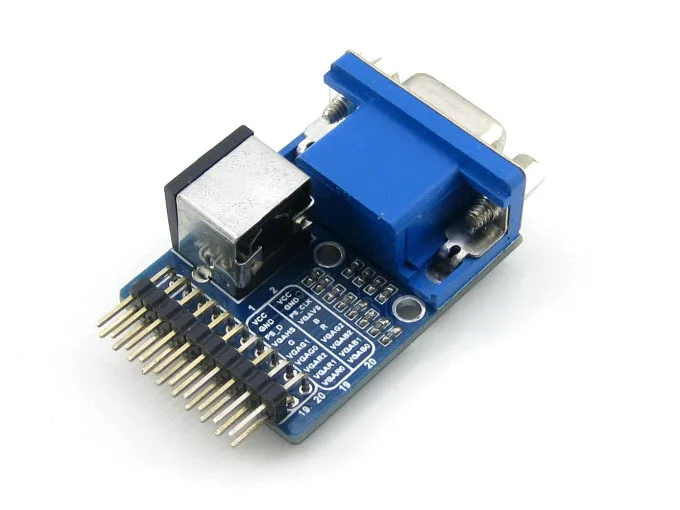

  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1

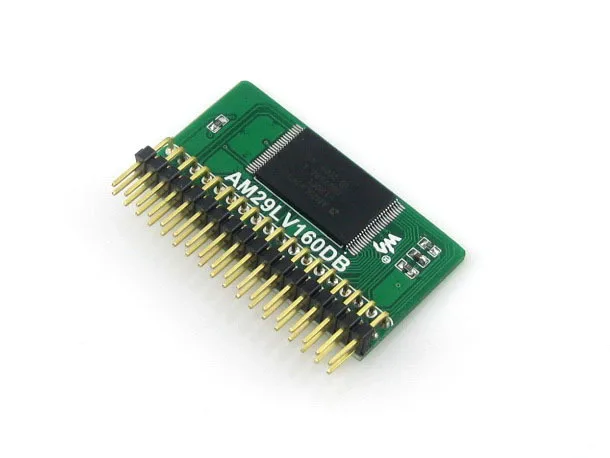

  5. NorFlash Board (B) x 1

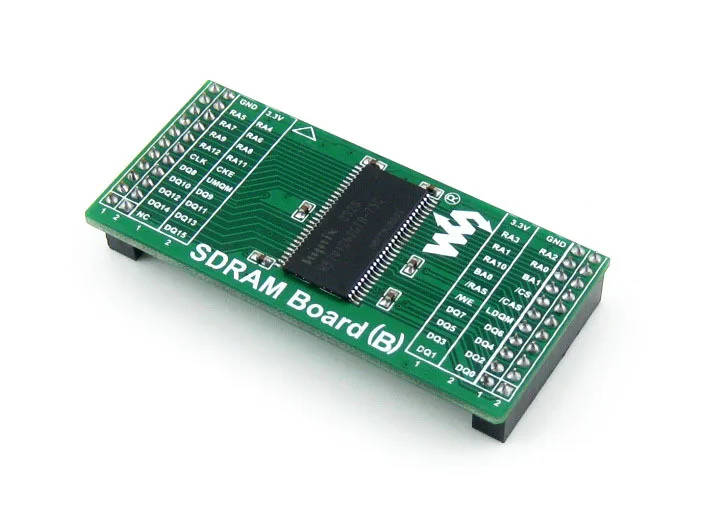

  6. SDRAM доска (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX фрам доска x 1

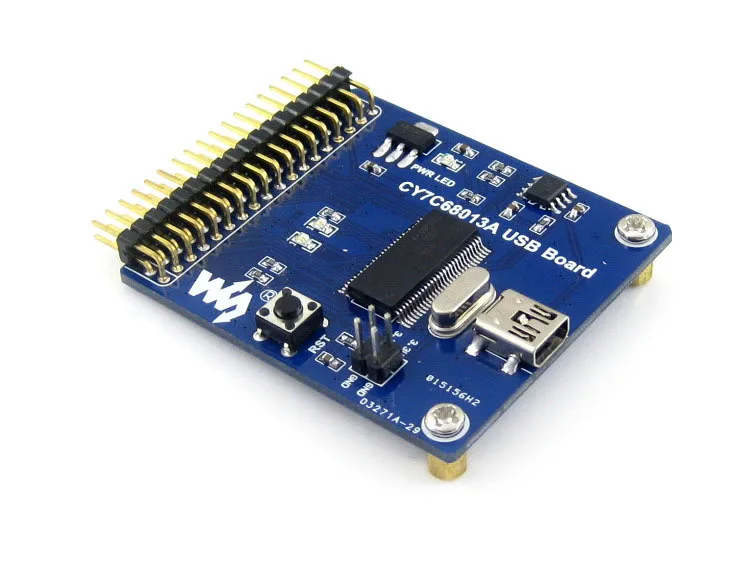

  10. CY7C68013A USB плата (мини) x 1

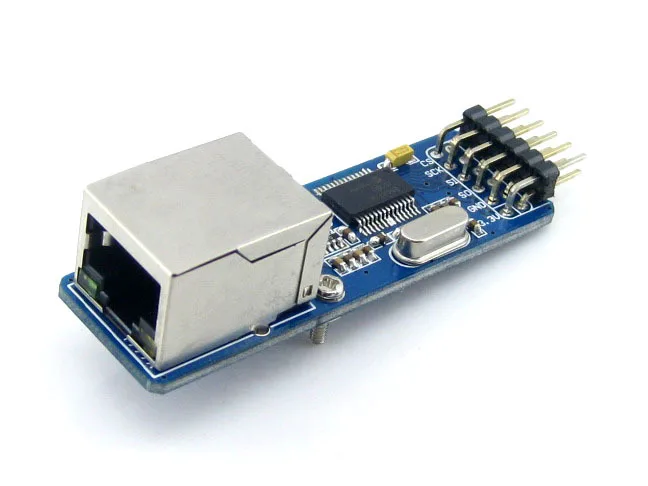

  11. ENC28J60 плата Ethernet x 1

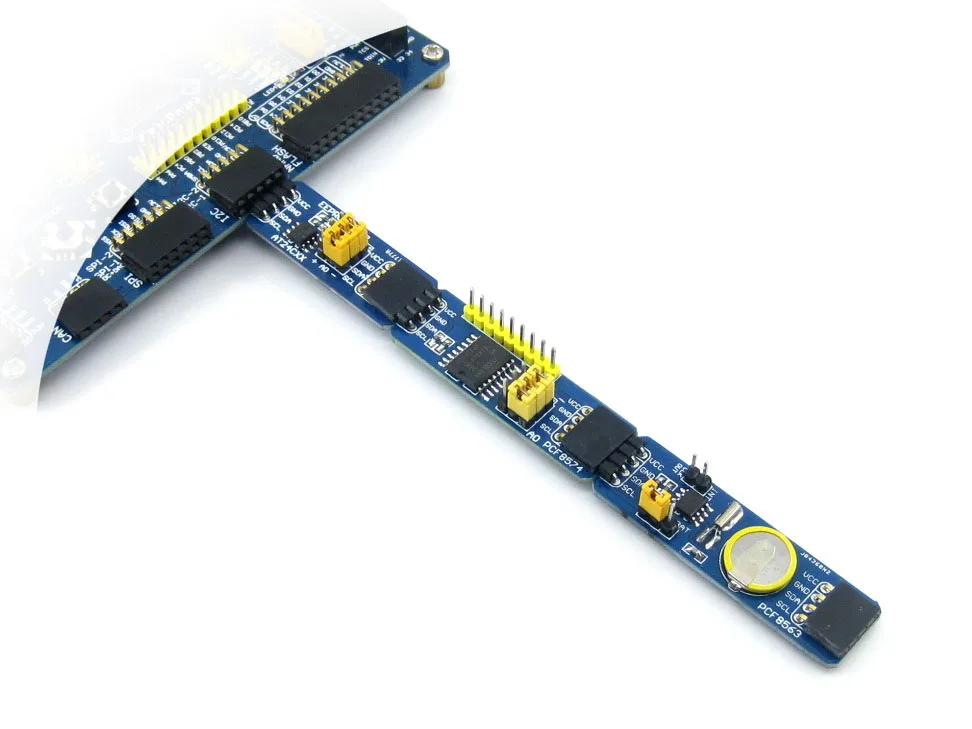

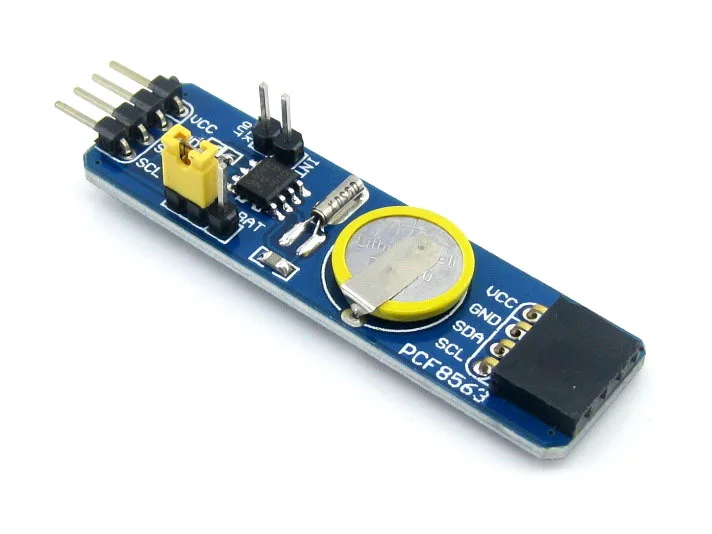

  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1

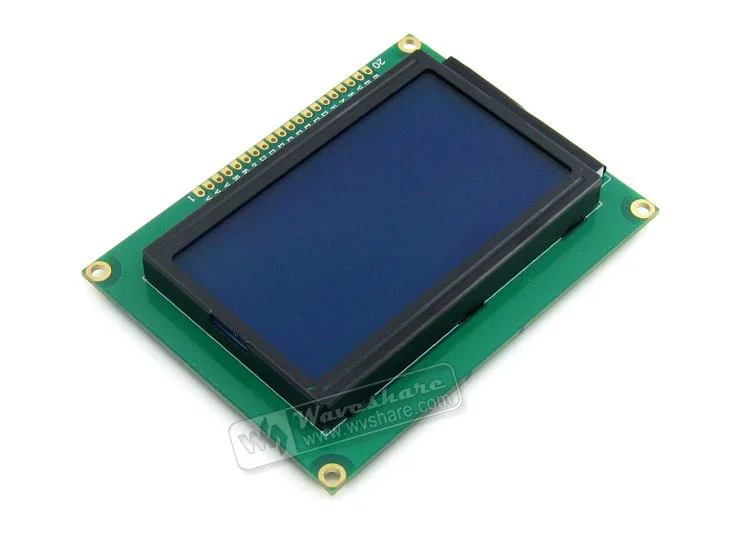

  14. LCD12864 (3,3 V синий Подсветка)-1 шт.

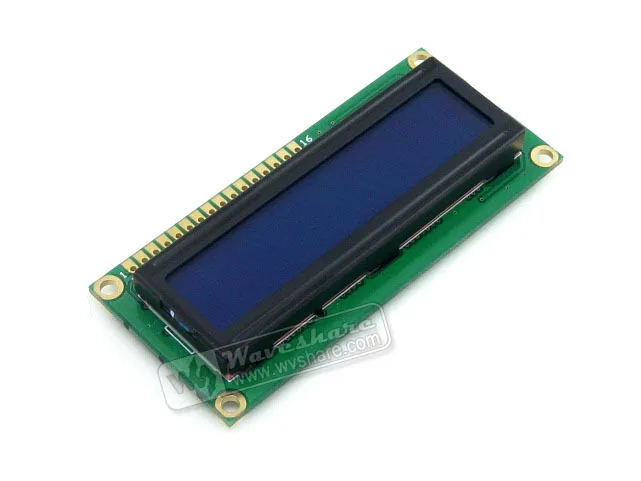

  15. LCD1602 (3,3 V синий Подсветка)-1 шт.

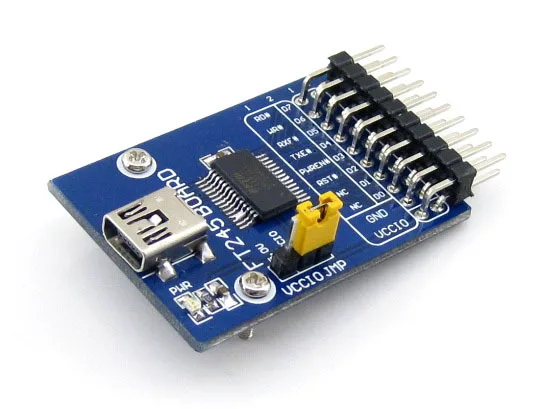

  16. FT245 USB плата FIFO (mini) x 1

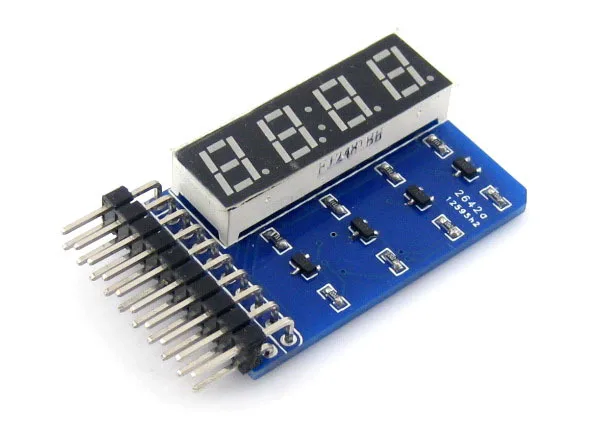

  17. 8 SEG светодиодный доска х 1
  18. 8 кнопок x 1

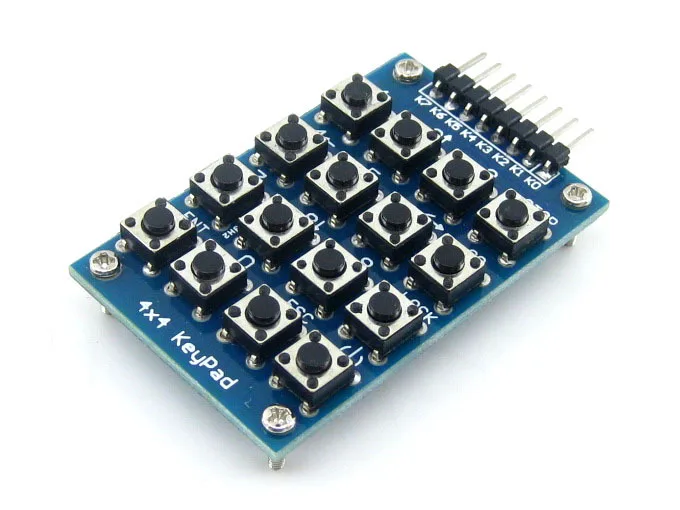

  19. 4x4 клавиатуры x 1
  20. Usb-разъем типа A для мини-кабеля типа B x 1
