Характеристики
2 4G nRF24L01P беспроводные модули IPEX антенна беспроводной приемопередатчик SPI
История изменения цены
*Текущая стоимость 564,55 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 671.28 руб. | 705.0 руб. | 688 руб. |
| Feb-19-2026 | 666.98 руб. | 699.40 руб. | 682.5 руб. |
| Jan-19-2026 | 558.77 руб. | 586.38 руб. | 572 руб. |
| Dec-19-2025 | 654.75 руб. | 687.71 руб. | 670.5 руб. |
| Nov-19-2025 | 570.70 руб. | 599.60 руб. | 584.5 руб. |
| Oct-19-2025 | 643.25 руб. | 675.79 руб. | 659 руб. |
| Sep-19-2025 | 637.56 руб. | 669.0 руб. | 653 руб. |
| Aug-19-2025 | 632.24 руб. | 664.82 руб. | 648 руб. |
| Jul-19-2025 | 626.16 руб. | 657.40 руб. | 641.5 руб. |
Описание товара

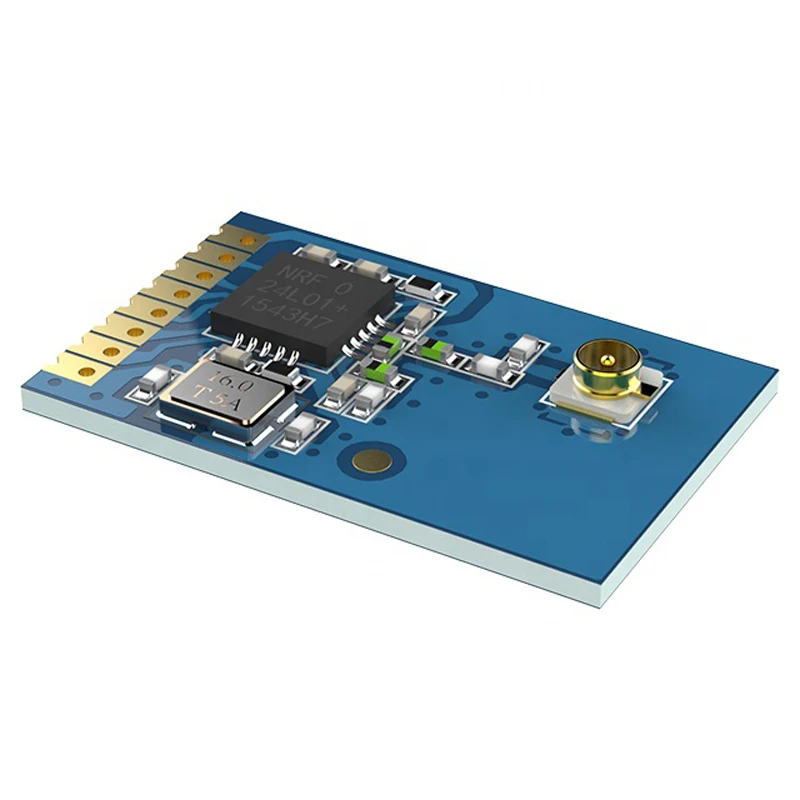

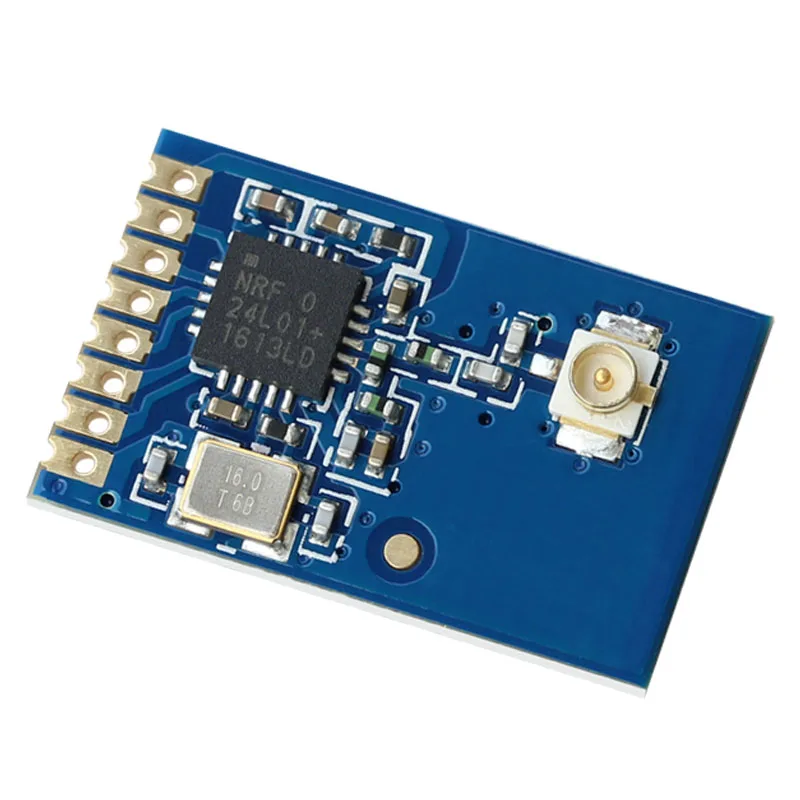

Введение модуля AS01-ML01IPX представляет собой 1 мВт, промышленного класса беспроводной со встроенным трансивером передача данных модуль с высокой скоростью (максимальной скорости набегающего потока воздуха до 2 Мбит/с), а также высокую стабильность работы в2,4 ГГц частоты. Модуль поставляется с высокой производительностью антенна PCB, Точные сопротивление согласующего, используя NORDIC оригинальный nRF24L01P ВЧ-микросхемы, работающих в 2,4 GHz ~ 2,5 GHz ISM полоса. Модуль имеет достаточную мощность передачи, хорошие характеристики спектра, небольшие гармоники, небольшие перекрестие, маленький размер. Все это оригинальный материал Murata. Это модель промышленного стандарта.
Электрические параметры:
|
Нет. |
Имя параметра |
Значения параметров |
Абстрактная живопись |
|
-1 шт. |
ВЧ-микросхемы |
NRF24L01P |
Nordic |
|
2 |

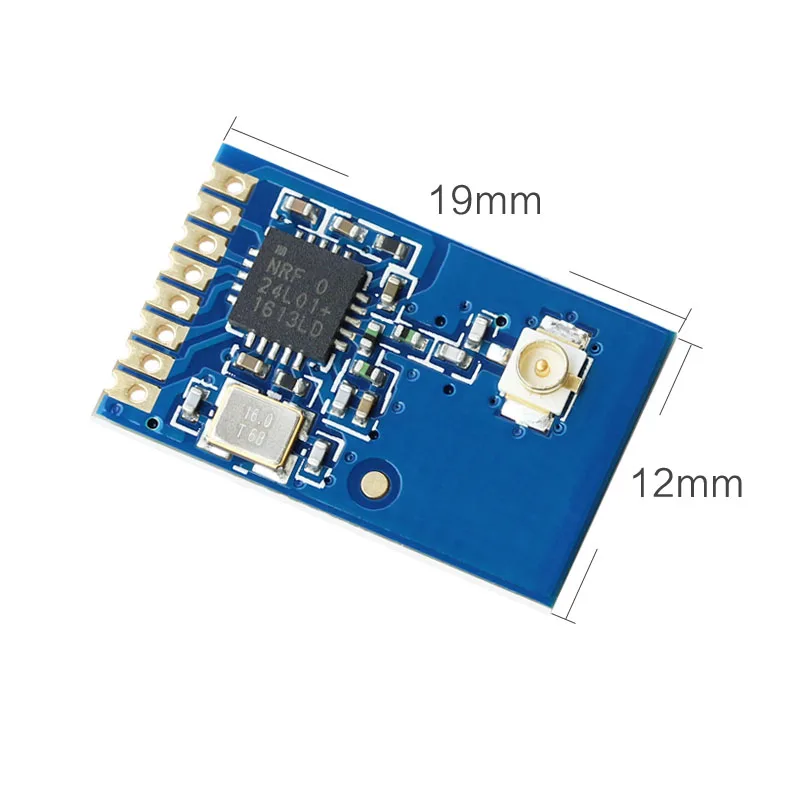

Размер модуля |
Размер: 12*19 мм |
В том числе IPEX |
|
3 |
Вес модуля |
1,1 г |
В том числе IPEX |
|
4 |
Для работы |
2,4 ГГц ~ 2,525 ГГц |
Регулируемый, 1 МГц, пошаговый |
|
5 |
Производство ремесло |
Без свинца, приклеен машиной |
Беспроводные продукты должны быть приклеены машиной, чтобы обеспечить последовательность и надежность партии |
|
6 |
Интерфейс режим |
1*8*1,27 мм | Патч |
|
7 |
Напряжение питания |
1,8 ~ 3,6 В переменного тока |
Примечание: напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно |
|
8 |
Связь |
0.7VCC ~ 5В |
VCC означает, что модуль поставляется |
|
9 |
Измерение |
200 м |
Прозрачный и открытый, максимальная мощность, высота 2 м, скорость воздуха 250 к |
|
10 |
Отправка мощность |
Максимальная 0dBm |
Около 1 мВт |
|
11 |
Расход воздуха |
250k ~ 2 Мбит/с |
3 уровня регулировки (250 кбит/с, |
|
12 |
Отключить ток |
1.0uA |
NRF24L01P набор, как выключение питания, CE, как низкий уровень |
|
13 |
Отправка в настоящее время |
16mA @ 20dBm |
Источник питания должен быть больше, чем |
|
14 |
Получение |
12.6mA |
CE = 1 |
|
15 |
Связь |
SPI |
Максимальная скорость до |
|
16 |
Передача |
Каждый пакет данных 1-32 байт |
Уровень 3 FIFO |
|
17 |
Получения длины |
Каждый пакет данных 1-32 байт |
Уровень 3 FIFO |
|
18 |
RSSI поддержка |
Не поддерживает |
Поддерживает только простые потери пакетов |
|
19 |
Антенна |
IPEX |
50ΩИмпеданс |
|
20 |
Управление |
-40 ~ + 85 ℃ |
Промышленного класса |
|
21 |
Управление |
10%-90% |
Влажности, нет |
|
22 |
Коробка для хранения |
-40 ~ + 125 ℃ |
Промышленного класса |
|
23 |
Получение |
-94dBm при 250 кбит/с |
Подробнее см. Руководство по эксплуатации чипа |

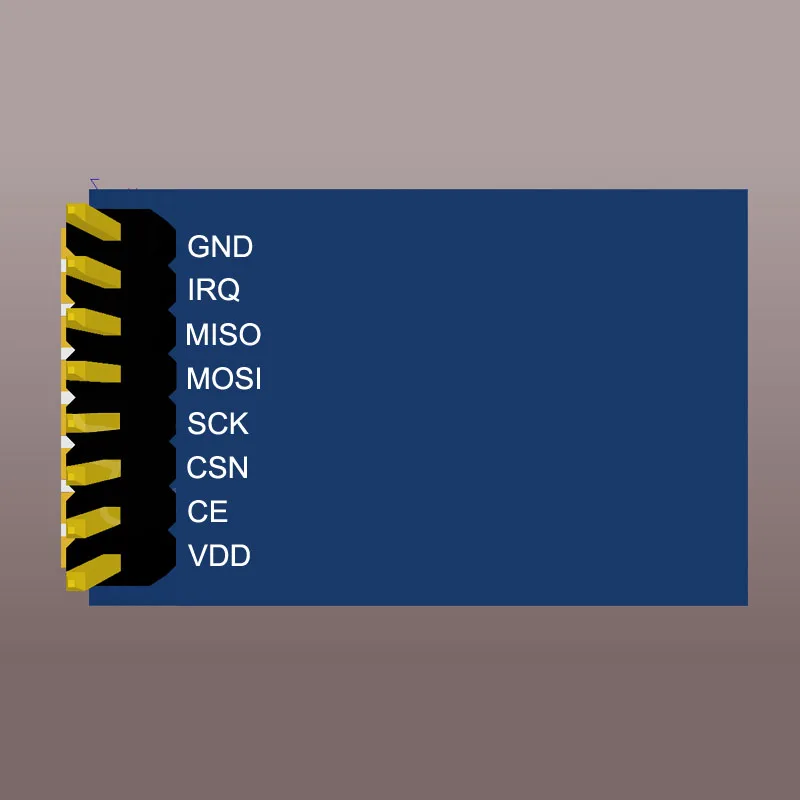

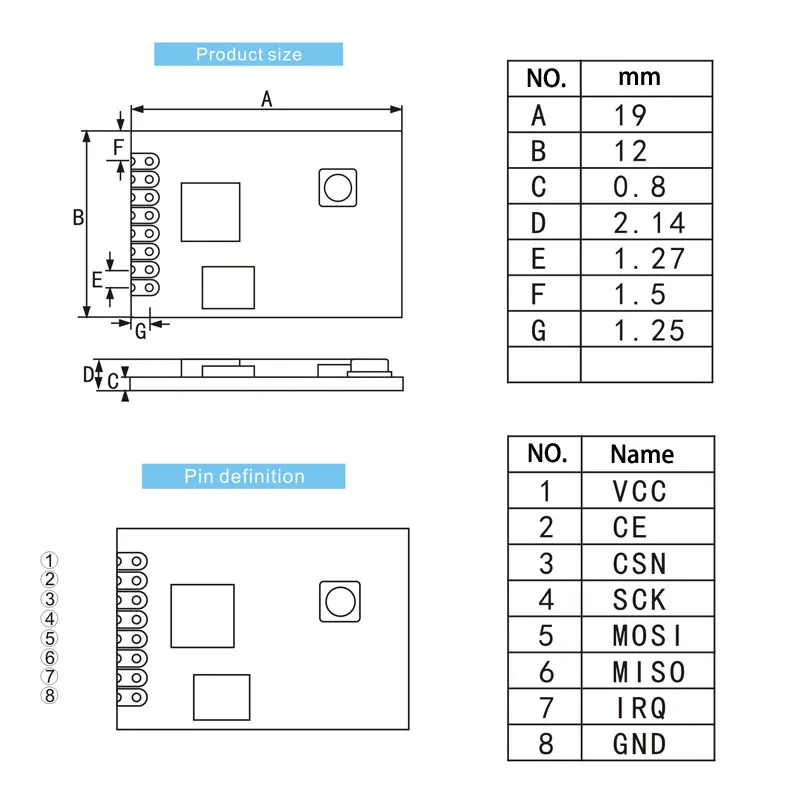

Интерфейс Разрешение:
|
Pin-код |
Pin-код Название |
Pin-код |
ПИН |
|
1 |
VCC |
|
Мощность питания, диапазон 1,8-3,6 V, 3,3 V рекомендуется, это |
|
2 |
CE |
Вход |
Модуль контролирует штифт, пожалуйста, посмотрите данные nRF24L01P |
|
3 |
ДНС |
Вход |
Штифт для выбора чипа модуля используется для запуска SPI |
|
4 |
SCK |
Вход |
Модуль SPI часы автобуса |
|
5 |
MOSI |
Вход |
Модуль ввода данных SPI pin |
|
6 |
Мисо |
Выход |
Модуль вывода данных SPI pin |
|
7 |
Прерывание |
Выход |
Модуль поддерживает выход сигнала, активный, низкий |
|
8 |
GND |
|
Земле, подключенный к источника питания ссылка заземления |

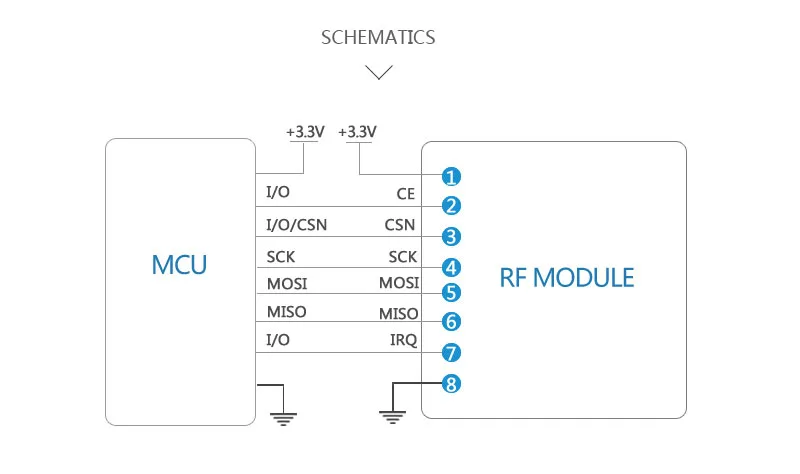

Схема:
Объяснение:
1 CE может быть подключен к высокому уровню в течение длительного времени, но сначала необходимо установить его в режим отключения, когда модуль записывают регистр, рекомендуется для подключения CE к MCU порт ввода-вывода.
2 IRQ не может быть подключен, SPI запрос может использоваться для получения статуса перерыва. Но рекомендуется подключать и использовать внешний вызов MCU.
3 модуля работы с ЦП CE можно использовать тот способ, что время на высоком уровне выше 10us, который отмечен в nRF24L01P техническое руководство, но наша компания предполагает, что: Установите CE как высокое, прежде чем SPI работает, до тех пор, пока не завершится запуск, а затем поддерживать высокий уровень 1 мс, После этого Установите CE Как низко. Цель этого заключается в том, чтобы быть совместимыми с нашими модулями серии AS01 с PA и LNA, тот же код может быть смешан с модулями с PA или без PA. Более гибко, чтобы выбрать для клиентов и легче заменить.
4 Обратите внимание на хорошее заземление, есть большая площадь напольного покрытия, небольшая рябь мощности, фильтрующий конденсатор должен быть увеличен, и попробуйте быть рядом с модулем VCC и GND-pin.
5 в этом модуле используется оригинальный скандинавский nRF24L01P, пожалуйста, следуйте Руководству по чипу nRF24L01P для чтения и записи регистра. Подробнее см. Руководство по nRF24L01P

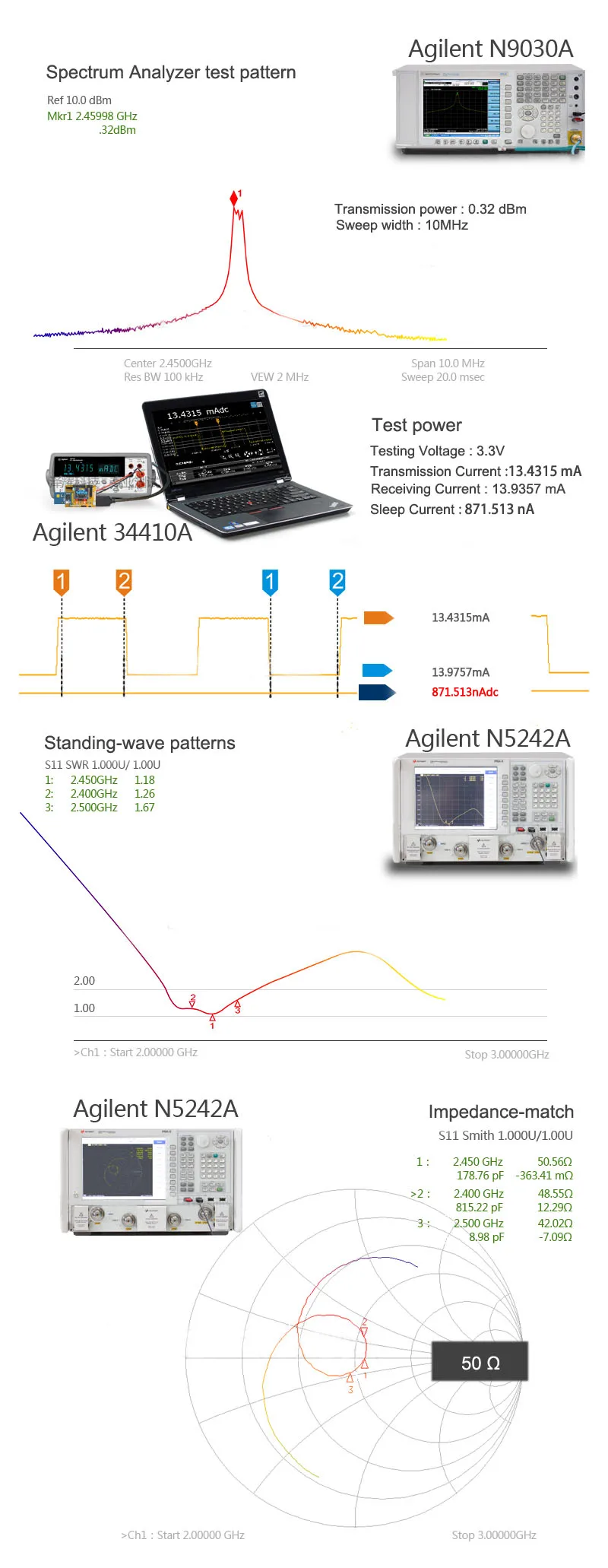

Тесты отчет:

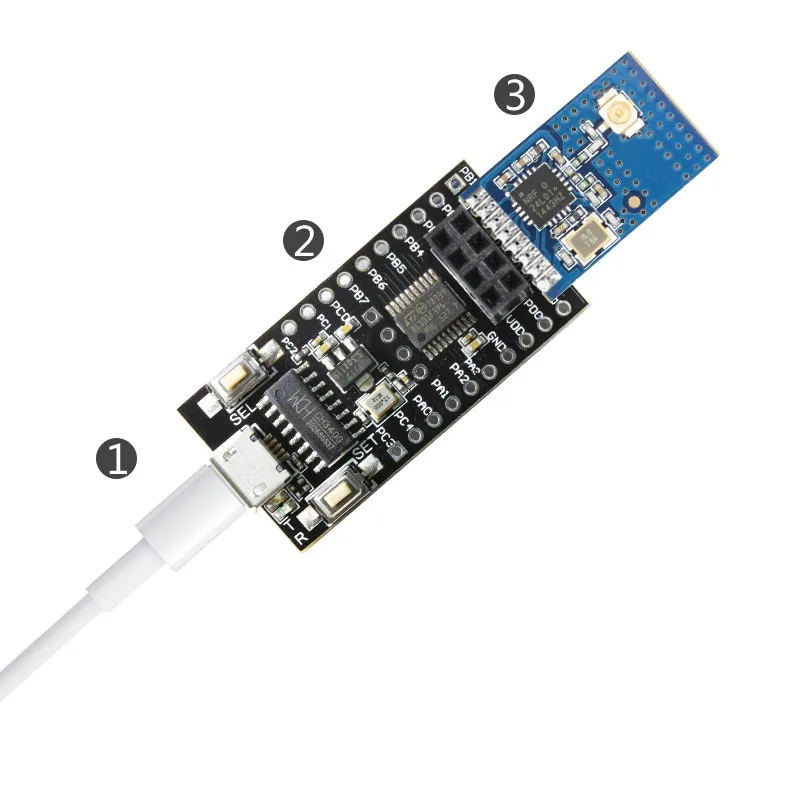

Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программа, пожалуйста, не стесняйтесь связаться с нами.
