Характеристики
433 МГц РЧ модуль CC1101 Беспроводная передача SPI радиочастотный передатчик и
История изменения цены
*Текущая стоимость 677,63 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-19-2026 | 860.9 руб. | 877.81 руб. | 868.5 руб. |
| Jan-19-2026 | 697.2 руб. | 711.41 руб. | 704 руб. |
| Dec-19-2025 | 846.37 руб. | 863.20 руб. | 854.5 руб. |
| Nov-19-2025 | 839.39 руб. | 856.4 руб. | 847.5 руб. |
| Oct-19-2025 | 670.52 руб. | 683.49 руб. | 676.5 руб. |
| Sep-19-2025 | 826.50 руб. | 843.73 руб. | 834.5 руб. |
| Aug-19-2025 | 819.90 руб. | 835.72 руб. | 827 руб. |
| Jul-19-2025 | 812.89 руб. | 828.64 руб. | 820 руб. |
Описание товара
Модуль Введение:

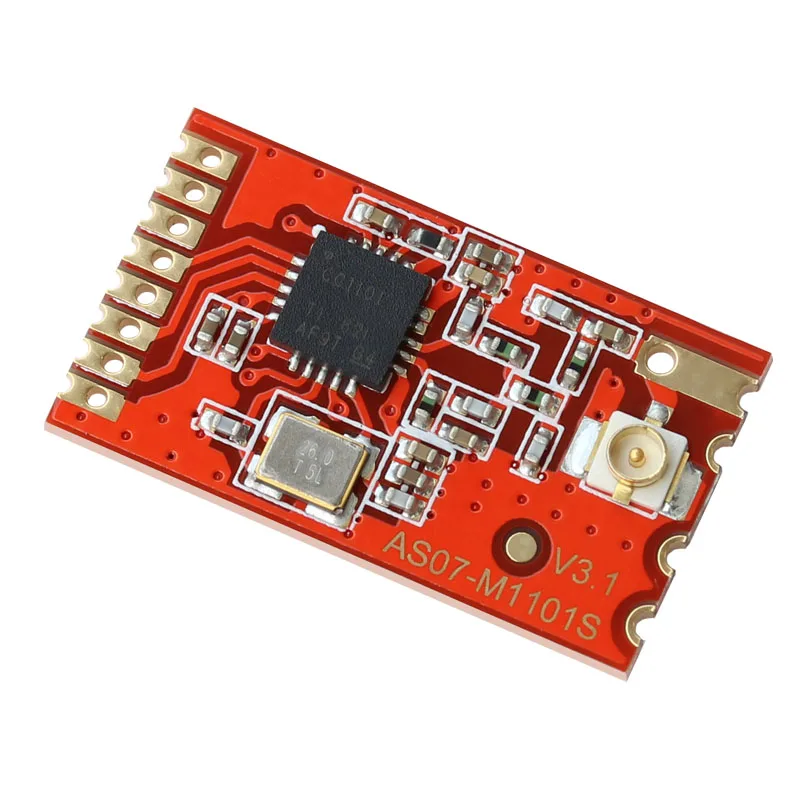

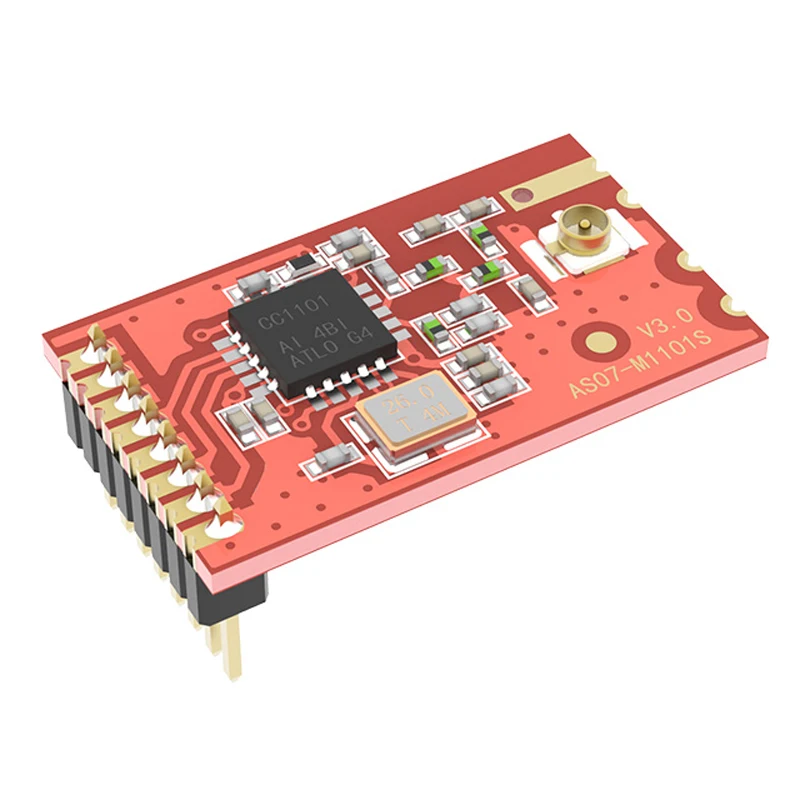

AS07-M1101Sis 10 мВт беспроводной трансивер интегрированный модуль передачи данных с высокой стабильностью, сильной дифракционной производительностью, отличной стеной благодаря способности работать на 433 МГц. Он разработан и разработан с использованием оригинального РЧ-чипа CC1101, импортированного из техасских инструментов в Соединенных Штатах с FEC и переплетенным кодированием, хорошая способность анти-помех. Модуль имеет достаточную мощность передачи, хорошие Спектральные характеристики, небольшие гармоники, небольшие поперечные переходники и небольшие размеры с использованием высокоточного кристалла. Индуктивность все используют материал уровня Мурата B.
Электрические параметры:
|
Нет. |
Имя параметра |
Значения параметров |
Абстрактная живопись |
|
-1 шт. |
ВЧ-микросхемы |
CC1101 |
TI |
|
2 |
Размер модуля |

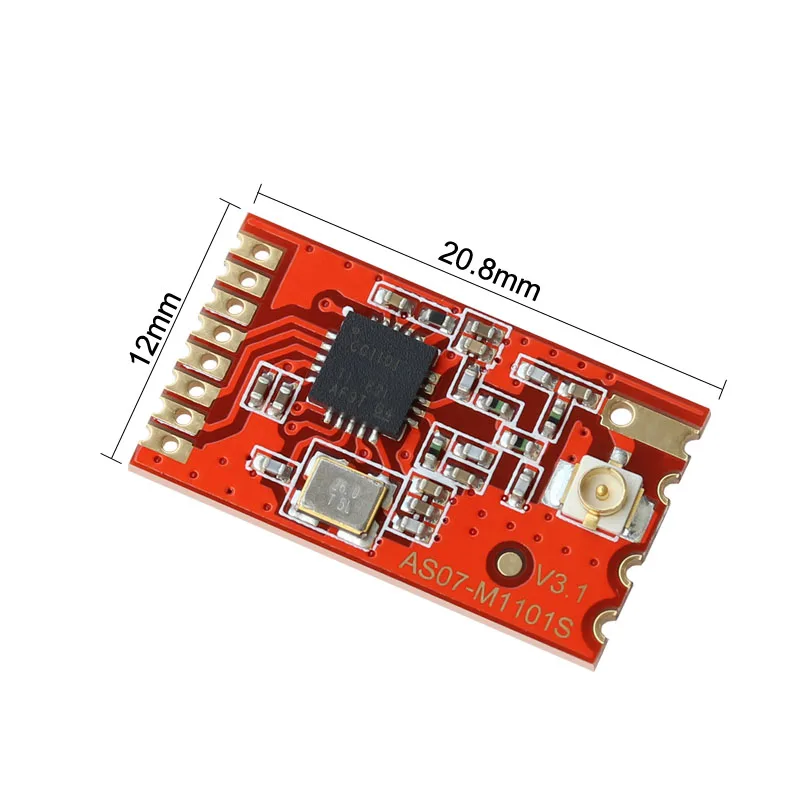

20,8*12,2 мм |
Не включая антенны |
|
3 |
Вес модуля |
3,15 г |
Включая антенны |
|
4 |
Для работы |
400 м ~ 470 МГц |
Может быть отрегулирован программным обеспечением, рекомендуется 433 м ± 10 МГц |
|
5 |
Производство ремесло |
Без свинца экологический |
|
|
6 |
Интерфейс режим |
1*8*1,27 мм |
Патч |
|
7 |
Напряжение питания |
1,8 ~ 3,6 В переменного тока |
Напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно |
|
8 |
Связь |
0.7VCC ~ 3,6 V |
VCC относится к модульному напряжению питания |
|
9 |
Измерение |
1000 м |
Четкий и открытого типа, максимальная мощность, Высота 1,5 м, 1k указатель скорости набегающего потока воздуха |
|
10 |
Отправка мощность |
Максимальная 10dBm |
Около 10 мВт |
|
11 |
Расход воздуха |
0,6 k ~ 500 кбит/с |
Он регулируется программным обеспечением, рекомендуется использовать низкую скорость, насколько это возможно |
|
12 |
Отключить ток |
0.5uA |
В режиме отключения питания |
|
13 |
Отправка в настоящее время |
29mA@10dBm |
Источник питания должен быть более |
|
14 |
Получение |
16mA |
В принимающем состоянии |
|
15 |
Связь |
SPI |
Максимальная скорость до |
|
16 |
Передача |
Один пакет от 1 до 64 байт |
|
|
17 |
Получения длины |
Один пакет от 1 до 64 байт |
|
|
18 |
RSSI поддержка |
Поддержка |
Подробнее см. Руководство по чипу |
|
19 |
Антенна |
Пружинная антенна/внешняя антенна |
50Ω сопротивление |
|
20 |
Управление |
-40 ~ + 85 ℃ |
Промышленного класса |
|
21 |
Управление |
10%-90% |
Относительная влажность, нет |
|
22 |
Коробка для хранения |
-40 ~ + 125 ℃ |
Промышленного класса |
|
23 |
Получение |
-116dBm @ 0,6 кбит/с |
Дополнительные сведения см. В руководстве по чипу |

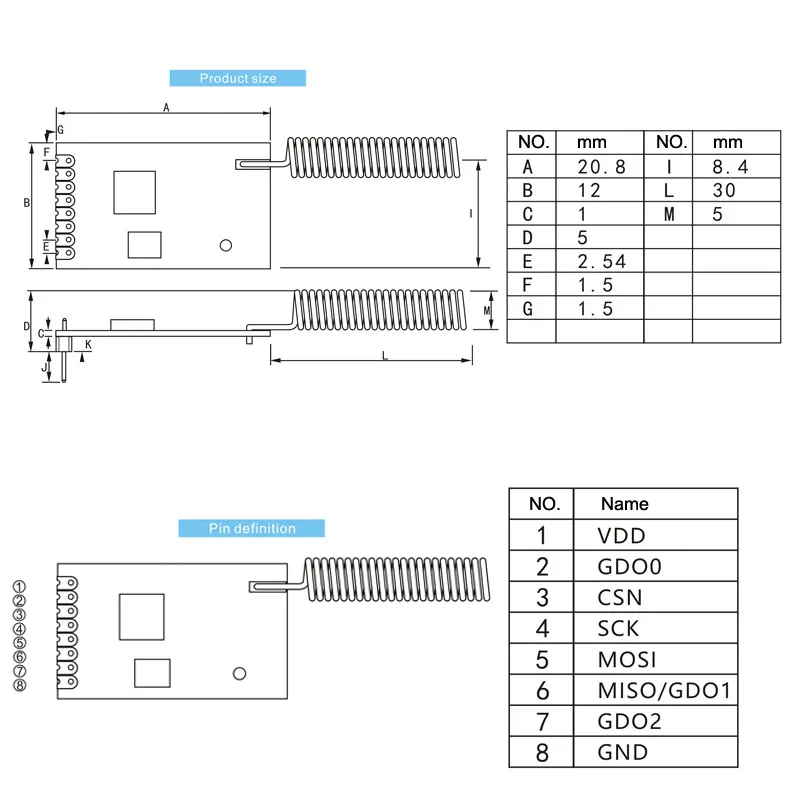

Интерфейс Разрешение:
|
Pin-код |
Pin-код Название |
Pin-код |
ПИН |
|
1 |
VCC |
|
Мощность питания, должно быть в пределах 1,8 ~ 3,6 V |
|
2 |
GDO0 |
Вход |
Вывод информации о модуле |
|
3 |
ДНС |
Вход |
Чип модуля выберите pin для запуска связи SPI |
|
4 |
SCK |
Вход |
Модуль SPI автобусные часы |
|
5 |
MOSI |
Вход |
Модуль SPI ввод данных pin |
|
6 |
Мисо/GDO1 |
Выход |
Модуль SPI вывод данных |
|
7 |
GDO2 |
Выход |
Вывод информации о модуле |
|
8 |
GND |
|
Земле, подключенный к источника питания ссылка заземления |
Схема:
|
Нет. |

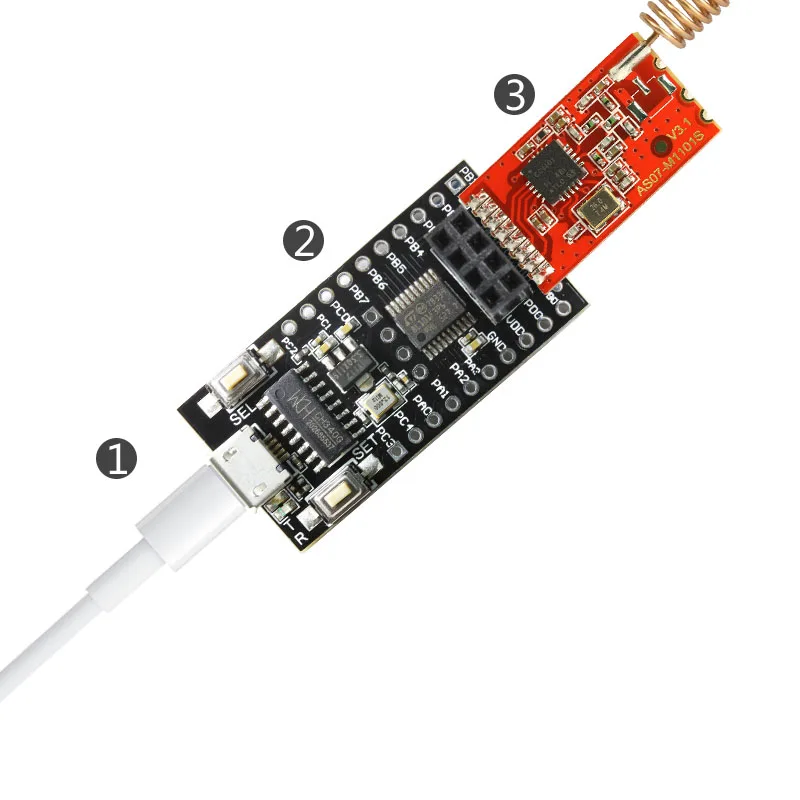

Инструкции по подключению модуля и MCU (пример приведен выше STM8L MCU) |
|
1 |
GDO0-это общий ввод/вывод, подробности см. В руководстве CC1101. |
|
2 |
GDO2 обычно настраивается как функция, аналогичная IRQ. Это может не быть подключено, вы можете использовать запрос SPI для получения состояния. Но соединение и использование MCU является |
|
3 |
Обратите внимание, что соединение с землей хорошее, есть большая площадь пола, Пульсация питания мала, необходимо рассмотреть возможность увеличения фильтрующего конденсатора и попытаться приблизиться к модулю VCC и GND pin |

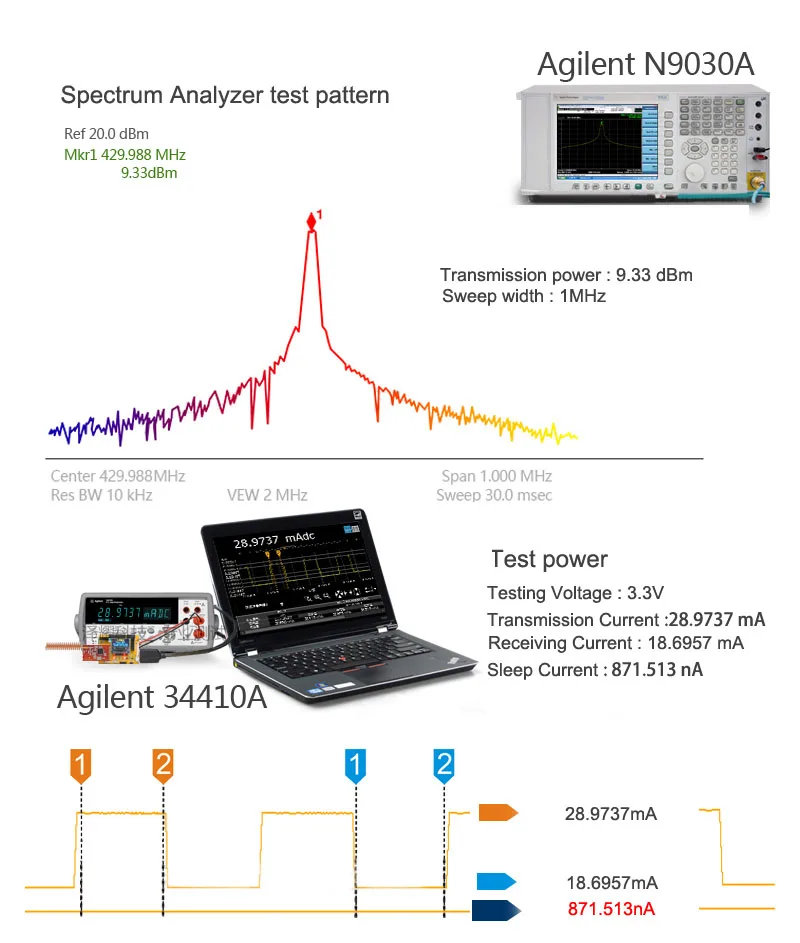

Тесты отчет:
Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программу, пожалуйста, свяжитесь с нами.
